Формат файлов: AutoCAD, КОМПАС-3D, cdw, dwg
Кол-во чертежей: 4
Теги: Компрессор
Категории: Чертежи проекты / Холодильное оборудование
Тип проекта |
Учебный |
Кол-во листов (чертежей) |
Формат |
AutoCAD, КОМПАС-3D, cdw, dwg |
|
Поршневой аммиачный компрессор
Дипломный
проект
Список

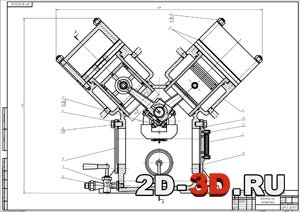

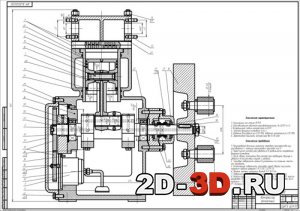

чертежей: компрессор аммиачный (продольный разрез), компрессор аммиачный (поперечный разрез), вал коленчатый, динамический лист, спецификации.
Проектируемый компрессор – холодильный,
поршневой, одноступенчатый, непрямоточный,
двухцилиндровый, V-образный, с блок-картерным исполнением, простого действия,
безкрейцкопфный, с внешним электродвигателем, сальниковый, со
свободно-принудительной системой смазки (смазка от насоса и разбрызгиванием),
стационарный, со среднетемпературным режимом работы, аммиачный, средней холодопроизводительности.
Исходные данные
Холодопроизводительность 35 кВт
Холодильный агент R717
Охлаждение цилиндров водяное
Исполнение сальниковый
Температура хладоносителя на выходе из
испарителя tx2=0°C
Температура воды на входе в конденсатор te1=30°C
Техническая характеристика
1. Специальный газ аммиак (R717)
2. Действительная объемная
производительность Vд=0,0121 м /с
3. Коэффициент подачи компрессора=0,591
4. Частота вращения коленвала п=24
с
5. Давление всасывания рвс=0,35 МПа,
давление нагнетания рн=1.55 МПа
6. Эффективная мощность компрессора
Ne=9.376 кВт
Содержание
пояснительной записки
Исходные данные
1. Описание проектируемого компрессора
2. Термодинамический расчет холодильного
компрессора
2.1. Рабочий режим
2.2. Стандартный режим
3. Определение геометрических размеров
4. Газодинамический расчет компрессорной
машины
4.1. Расчет полосового клапана
4.2. Расчет нагнетательного патрубка
4.3. Расчет всасывающего патрубка
5. Динамический расчет
6. Выбор электродвигателя
7. Прочностные расчеты
7.1. Поверочный расчет днища поршня
7.2. Проверочный расчет поршневого
пальца
7.3. Прочностной расчет шатунных винтов
8. Расчет противовесов
9. Проверочный расчет подшипников
Список литературы
