Колосниковый охладитель Волга 50М

4 088
dimgl
5 апреля 2020
  • 60

Формат файлов: dwg, автокад, AutoCAD, pdf, docx
Кол-во чертежей: 7
Теги: Proizvodstvo_stroimaterialov
Категории: Производство кирпича, блоков, бетона, панелей / Холодильное оборудование
Тип проекта Кол-во листов (чертежей)
Формат dwg, автокад, AutoCAD, pdf, docx 38 (7)

Курсовой проект по дисциплине
«Проектирование специального оборудования для производства строительных материалов»
на тему
«Модернизация приводного вала колосникового охладителя»


Список чертежей:
  1. Общий вид Колосниковый охладитель Волга 50М

  2. Приводной вал привода колосниковой решетки

  3. Решетка колосниковая

  4. Деталировка (вал, втулка, компоновка, рычаг, шайба упорная)

Примеры чертежей на картинках в архиве:

Чертёж Колосниковый охладитель Волга 50М

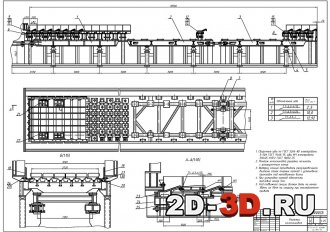

Решётка колосниковая AutoCAD dwg Приводной вал привода


При производстве цементного клинкера, для охлаждения его после обжига, большое распространение получил колосниковый холодильник серии “Волга”. У данного холодильника существуют некоторые недостатки, одним из которых является слабая надежность закрепления корпусов подшипников вала. При проведении патентных исследований выбрано техническое решение, описанное в патенте. Таким образом использование изобретения позволяет значительно повысить надежность закрепления вала, так как элементы его крепления работают на срез и не подвержены растяжению.


Оглавление проекта

Введение

1. Описание технологической схемы производства цемента

2. Анализ конструкции и принципа действия колосникового охладителя

3. Анализ патентного поиска

4. Сущность модернизации

5. Расчет основных параметров

5.1. Расчет производительности колосниковой решетки

5.2. Определение мощности привода колосниковой решетки

5.3. Расчет на прочность приводного вала

5.4. Расчет опорных катков на контактную прочность

5.5. Расчет дополнительной тяги на статическую прочность (при растяжении, сжатии)

5.6. Расчет подшипников приводного вала

5.7. Расчет шпоночного соединения шатуна с валом

Заключение

Список литературы


Техническая характеристика:

Производительность охладителя 50 т/ч

Температура клинкера, поступающего в охладитель не более 1350 градусов цельсия

Температура клинкера выходящего из охладителя крупностью 0-35 мм не более 90 градусов цельсия

Габариты колосниковой решетки


Расчёт производительности колосникового охладителя

 Q = 50 · B · h · a ·g · k · n

где: B – ширина колосниковой решетки, м, B=2,515 м;

h – высота слоя материала на решетке, м, h=0,2м;

а – ход подвижных колосников, м, а=0,15 м;

g– объемная масса клинкера, т/м3, g=1,6т/м3;

k – коэффициент транспортирования, k=0,4;

n – число двойных ходов тележки, ход/мин.



Описание технологической схемы производства цемента  Принцип действия колосникового охладителя

Расчет производительности колосниковой решетки   Спецификация Autocad к одному из чертежей


Похожие материалы

Колосниковый охладитель “Волга – 50”Колосниковый охладитель “Волга – 50”

Завод по производству керамического кирпича методом полусухого формованияЗавод по производству керамического кирпича методом полусухого формования

Проектирование завода по производству крупноформатного керамического камняПроектирование завода по производству крупноформатного керамического камня

Проектирование вращающейся печи 5х185 мПроектирование вращающейся печи 5х185 м

Расчет холодильной камерыРасчет холодильной камеры

Цех по производству керамического кирпича производительностью 15 млн. штук  в год. Печь туннельнаяЦех по производству керамического кирпича производительностью 15 млн. штук в год. Печь туннельная



vovas79 Офлайн 7 апреля 2020 07:10

Подскажите какие габариты колосниковой решетки

Max Офлайн 7 апреля 2020 10:39

На чертеже колосниковая решётка со следующими габаритами:
Длинна 18480 мм
Ширина 2520 мм
Полезная площадь 46,57 м2

Max Офлайн 16 ноября 2020 15:18

Обновил архив с файлами
