Кран козловой самомонтирующийся Г/П 5 т.

478
AntonPrekrashev
28 октября 2023
  • 0

Формат файлов: .cdw Компас-3D
Кол-во чертежей: 3
Категории: Чертежи проекты / Краны / Козловые краны
Тип проекта Учебный Кол-во листов (чертежей)
Формат .cdw Компас-3D (3)
Кран козловой самомонтирующийся Г/П 5 т.
Готовые чертежи в редактируемом формате .cdw Компас-3D

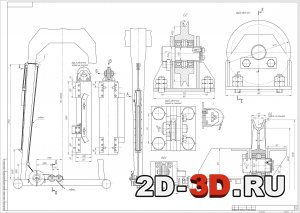

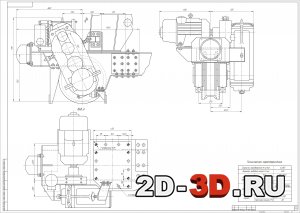

Кран козловой самомонтирующийся (1) Кран козловой самомонтирующийся (2)
Кран козловой самомонтирующийся (3)

Данный тип кранов применяется с целью транспортировки тяжелых грузов на строительном объекте или в цехах. С его помощью можно производить монтаж объектов из железобетонных элементов. Данный тип крана нашел широкое применение при строительстве металлоконструкций и других объектов, а также для обслуживания портов, складов, гидротехнических объектов, промышленных предприятий, выполнения ремонтных работ.

Техническая характеристика:
Грузоподъемность, т – 5,0
Пролет, м – 15
Высота подъема крюка, м – 8
Скорость, в м/с:
1) подъема груза, м/с – 8
2) передвижения крана, м/с – 63
3) передвижения эл-ли, м/с – 20
Масса, т - 21,2
Скорость передвижения в м/мин – 63,80
Диаметр ходового колеса в мм – 500
Электродвигатель:
1) тип – МТ-22-Б
2) мощность в кВт – 7,5
3) скорость вращения в об/мин – 945
Редуктор:
1) тип – цилиндрический трехступенчатый
2) межцентровое расстояние – 550
3) передаточное число – 24
Тормоз:
1) тип – ТТ 200
2) тормозной момент, Н*м – 20

Список чертежей:

1. Кран козловой самомонтирующийся (3 чертежа).

Тип проекта Учебный Кол-во листов (чертежей)
Формат .cdw Компас-3D (3)
