Козловой кран 12,5 тонн расчет и чертежи механизмов

Формат файлов: AutoCAD - .dwg, Компас - .cdw, Wod - .doc
Кол-во чертежей: 3
Теги: Курсовой проект
Категории: Чертежи проекты / Краны / Козловые краны

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	AutoCAD - .dwg, Компас - .cdw, Wod - .doc	38 (3)

Техническая характеристика крана:
Грузоподъёмность 12,5 тонн
Пролёт 16 м
Высота подъёма 7 м
Длина моста 26,69 м
Ширина крана 10,35 м
Высота крана 12,6 м
Скорость подъёма груза 10 м/мин
Скорость передвижения крана 50 м/мин
Масса крана 40 тонн

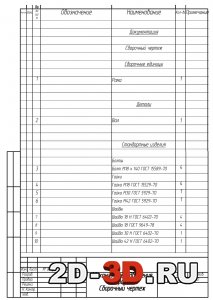

Список чертежей, которые сохранены одновременно в форматах .cdw для Компас-3D и .dwg для AutoCAD,оригиналы чертежей в Компасе:

• Чертёж крана козлового грузоподъёмностью 12,5 тонн общий вид со спецификацией;
• Механизм передвижения козлового крана чертеж со спецификацией;

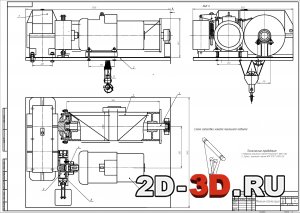

• Чертёж механизма подъёма козлового крана и спецификация к нему.

Содержание расчётно-пояснительной записки (РПЗ):
Введение
1 Основные характеристики
2 Расчёты
2.1 Расчёт грузоподъёмного механизма
Кинематическая схема грузоподъёмного механизма
Выбор грузового каната

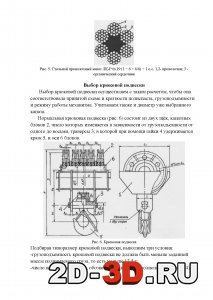

Выбор крюковой подвески
Определение основных размеров грузового барабана
Расчет крепления каната к барабану
Расчет толщины стенки барабана
Выбор крановых механизмов
Выбор электродвигателя
Выбор передачи
Выбор соединительных муфт

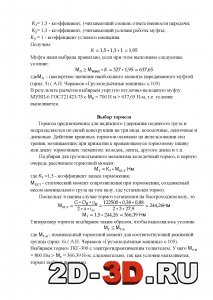

Выбор тормоза
2.2 Расчёт механизма передвижения крана
Кинематическая схема механизма передвижения крана
Выбор размеров ходовых колёс
Расчёт сопротивления передвижению крана

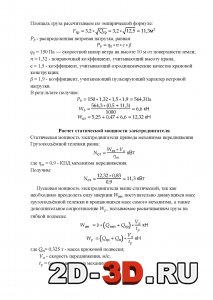

Расчет статической мощности электродвигателя

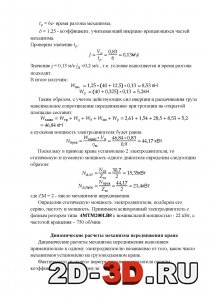

Динамические расчеты механизма передвижения крана
Проверка запаса сцепления крановых колес с рельсами

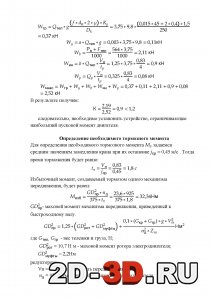

Определение необходимого тормозного момента
2.3 Расчёт механизма передвижения грузоподъёмной тележки
Выбор размеров ходовых колес
Расчёт сопротивления передвижению крана
Расчет статической мощности электродвигателя
Динамические расчеты механизма передвижения крана
Проверка запаса сцепления крановых колес с рельсами
Определение необходимого тормозного момента
Список используемой литературы




Курсовой проект ПО ДИСЦИПЛИНЕ
«ГРУЗОПОДЪЕМНЫЕ МАШИНЫ И ОБОРУДОВАНИЕ»

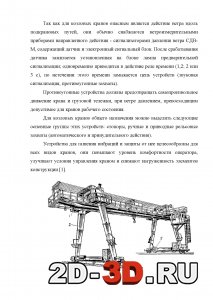

Козловые краны являются одним из основных видов средств механизации перегрузочных и складских работ в различных отраслях народного хозяйства.
По назначению козловые краны разделяют на три основные группы: общего назначения, или перегрузочные, строительно-монтажные и специального назначения.

Расчет механизмов козлового крана 12,5 тонн отличное подспорье вашему проекту в качестве примера шаблона, поскольку все файлы можно редактировать.

Козловые краны являются одним из основных видов средств механизации перегрузочных и складских работ в различных отраслях народного хозяйства.
По назначению козловые краны разделяют на три основные группы: общего назначения, или перегрузочные, строительно-монтажные и специального назначения.
Механизм передвижения крана:
Группа классификации М3
Скорость  0,83 м/с
Род тока переменный

Колесо
Диаметр, мм 320
Диаметр цапфы, мм 55

Редуктор
Тип ВКН-420
Передаточное число 16

Электродвигатель
Тип МТН 312-6
Мощность, кВт 16
Частота вращения, об/мин 685

Тормоз
Тип ТКГ-200
Диаметр шкива, мм 200
Тормозной момент, Н*м 250

Механизм подъёма крана
Электродвигатель:
 тип МТН 411-8
 мощность, кВт 30
 частота вращения, об/мин 705
Редуктор:
 тип 1Ц2У-355
 передаточное число 25

Тормоз механизма:
 тип ТКГ-300
 тормозной момент, Н м 800
