Гусеничный кран грузоподъёмностью 100 тонн

Категории: Чертежи проекты / Краны / Гусеничные краны

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат

Список чертежей:
Гусеничный кран грузоподъёмностью 100 тонн чертёж общего вида формат А1;
Схема гидравлическая принципиальная. Общая гидравлическая схема  рабочего оборудования гусеничного крана;

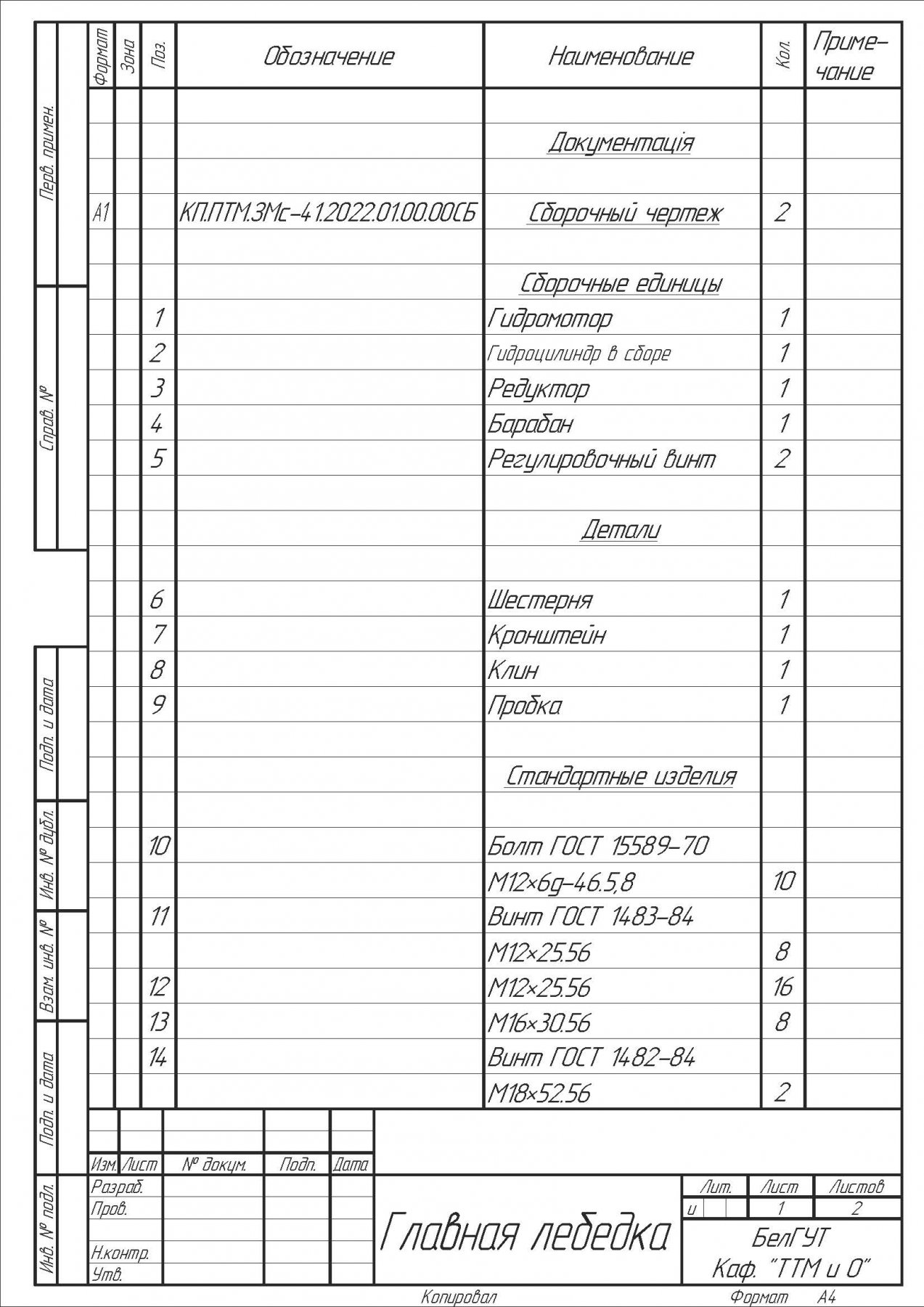

Лебёдка главная сборочный чертёж на двух листах формата А1 со спецификацией тоже на двух листах.

Содержит формулы, расчётные схемы, таблицы и рисунки.
Подходит как образец для оформления курсовых и дипломных проектов по грузоподъёмной технике.

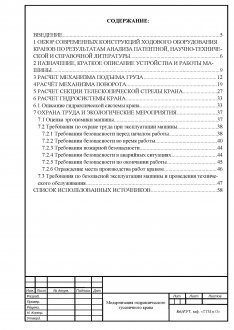

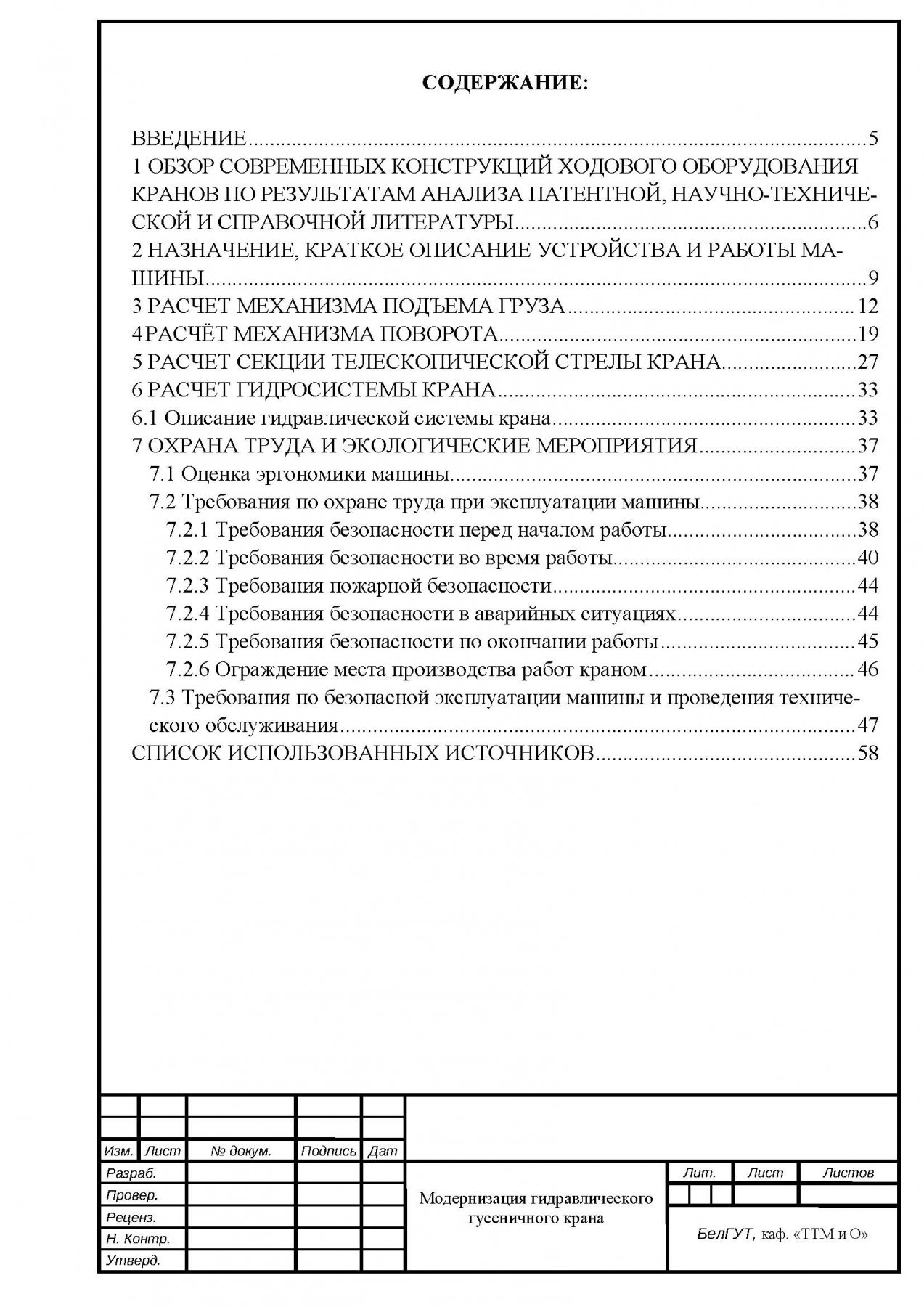

Содержание расчётно-пояснительной записки:
1. Введение — актуальность, цели и задачи модернизации.

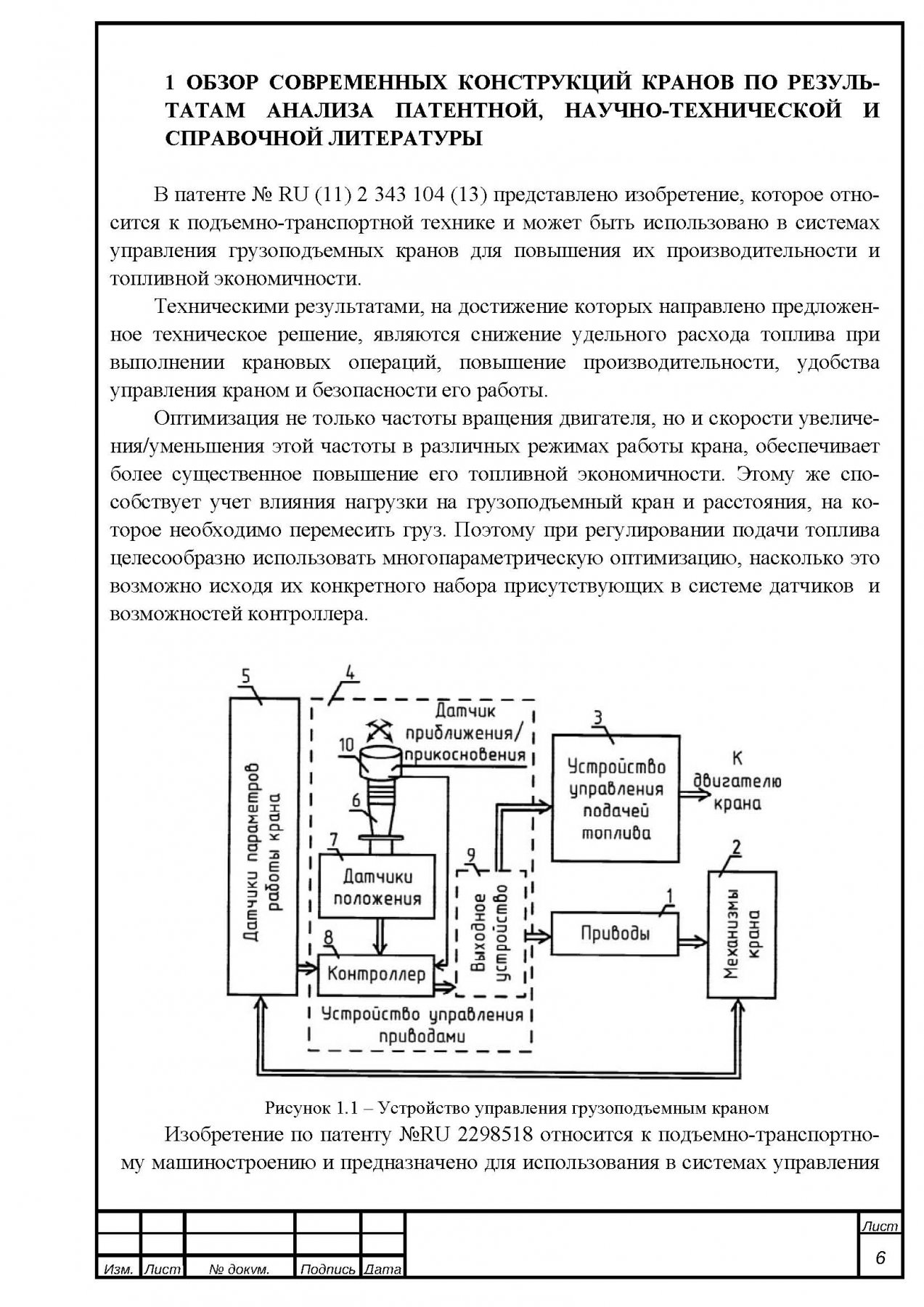

2. Обзор современных конструкций — анализ патентной, научно-технической и справочной литературы (патенты RU 2343104, RU 2298518, RU 2398728C1 и др.).

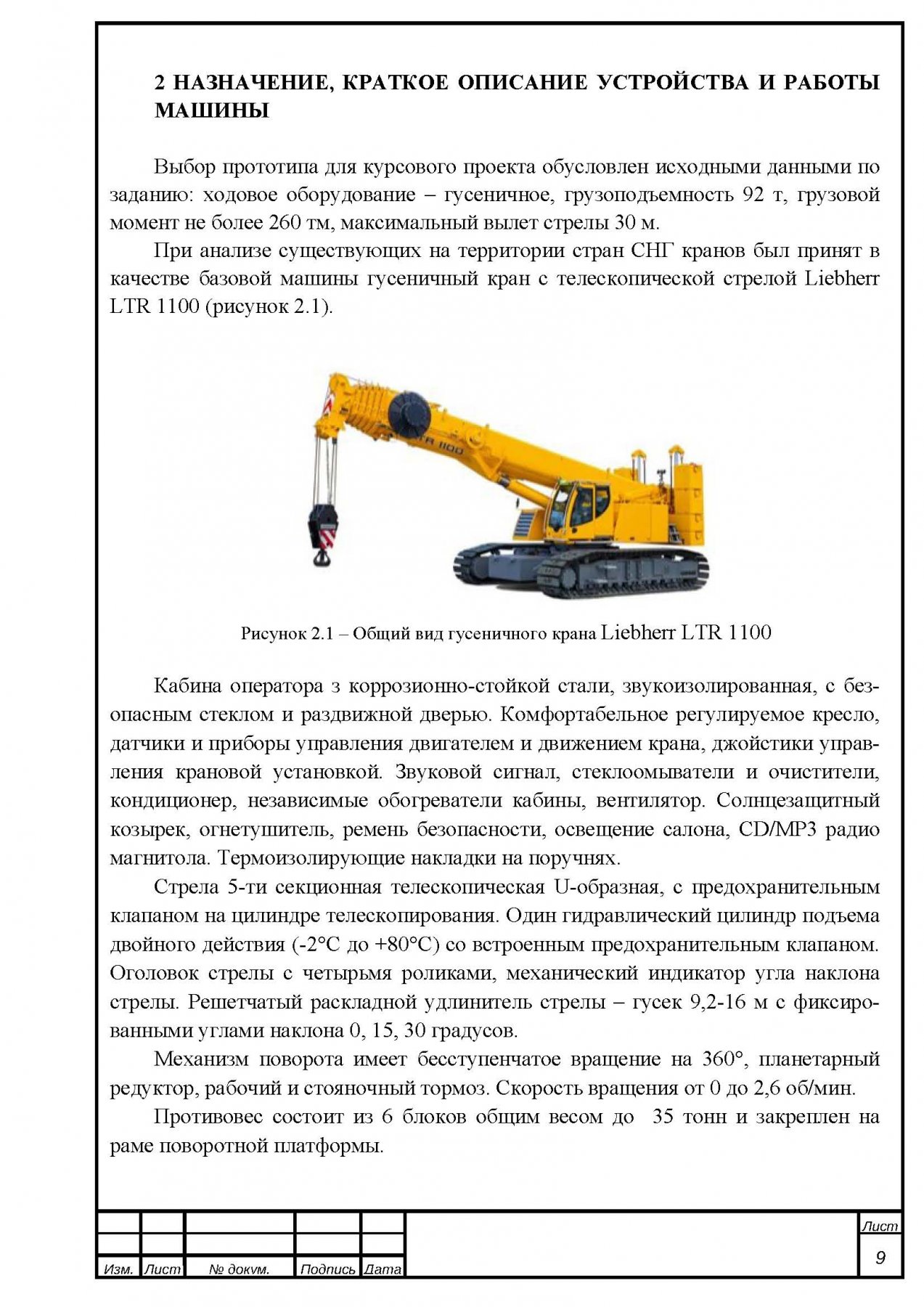

3. Назначение и описание машины — технические характеристики прототипа Liebherr LTR 1100.
4. Расчёт механизма подъёма груза — выбор каната, барабана, гидромотора, редуктора, тормоза; проверка шпоночного соединения.
5. Расчёт механизма поворота — определение моментов сопротивления, выбор подшипников, гидромотора, редуктора и открытой зубчатой передачи.

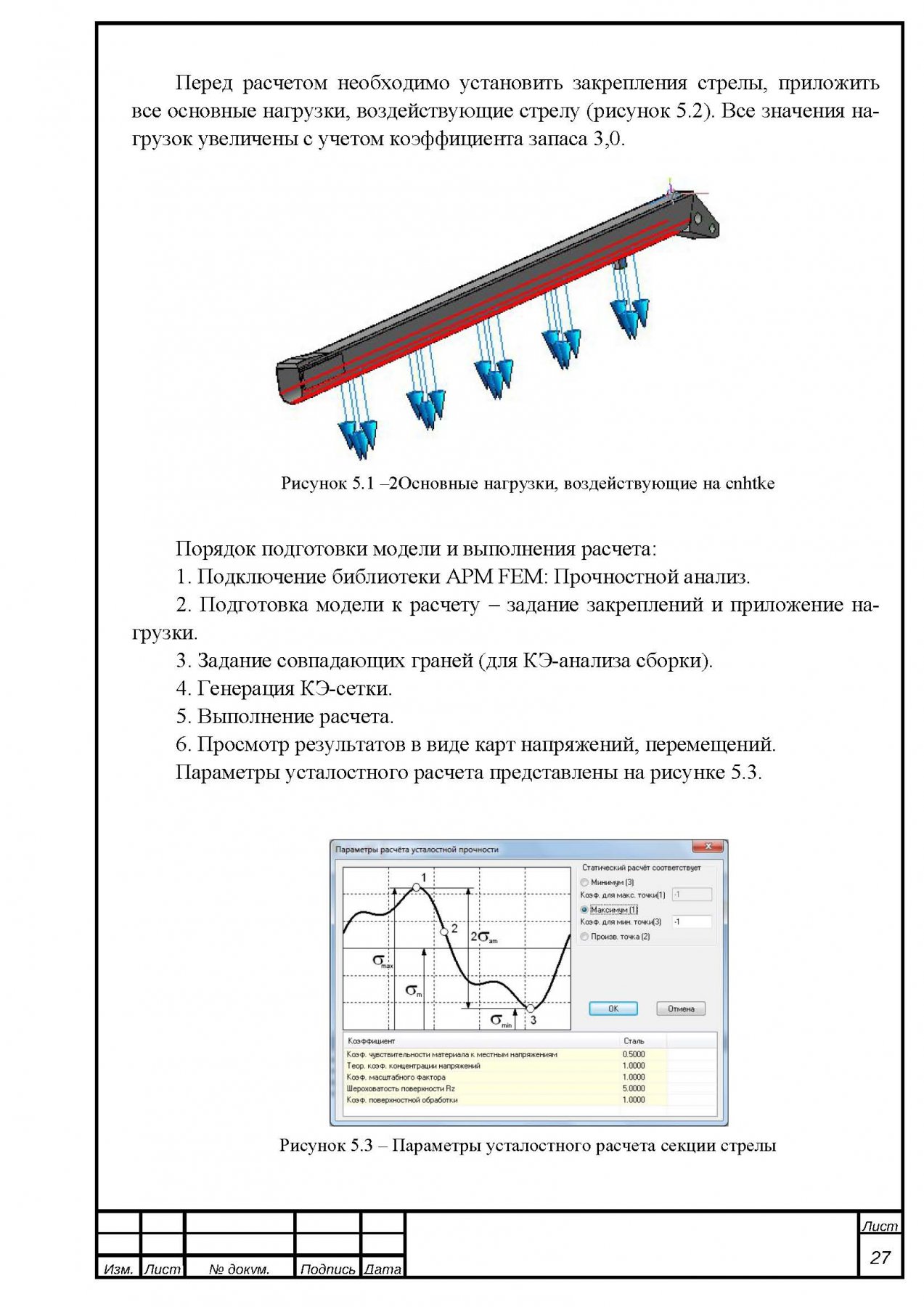

6. Расчёт секции телескопической стрелы — прочностной анализ методом конечных элементов (APM FEM в КОМПАС-3D V15), оценка напряжений и запасов прочности.
7. Расчёт гидросистемы крана — подробное описание принципиальной гидравлической схемы, работы насосов, распределителей, гидроцилиндров и предохранительной аппаратуры.
8. Охрана труда и экологические мероприятия — эргономика, требования безопасности при эксплуатации, пожарная безопасность, действия в аварийных ситуациях.

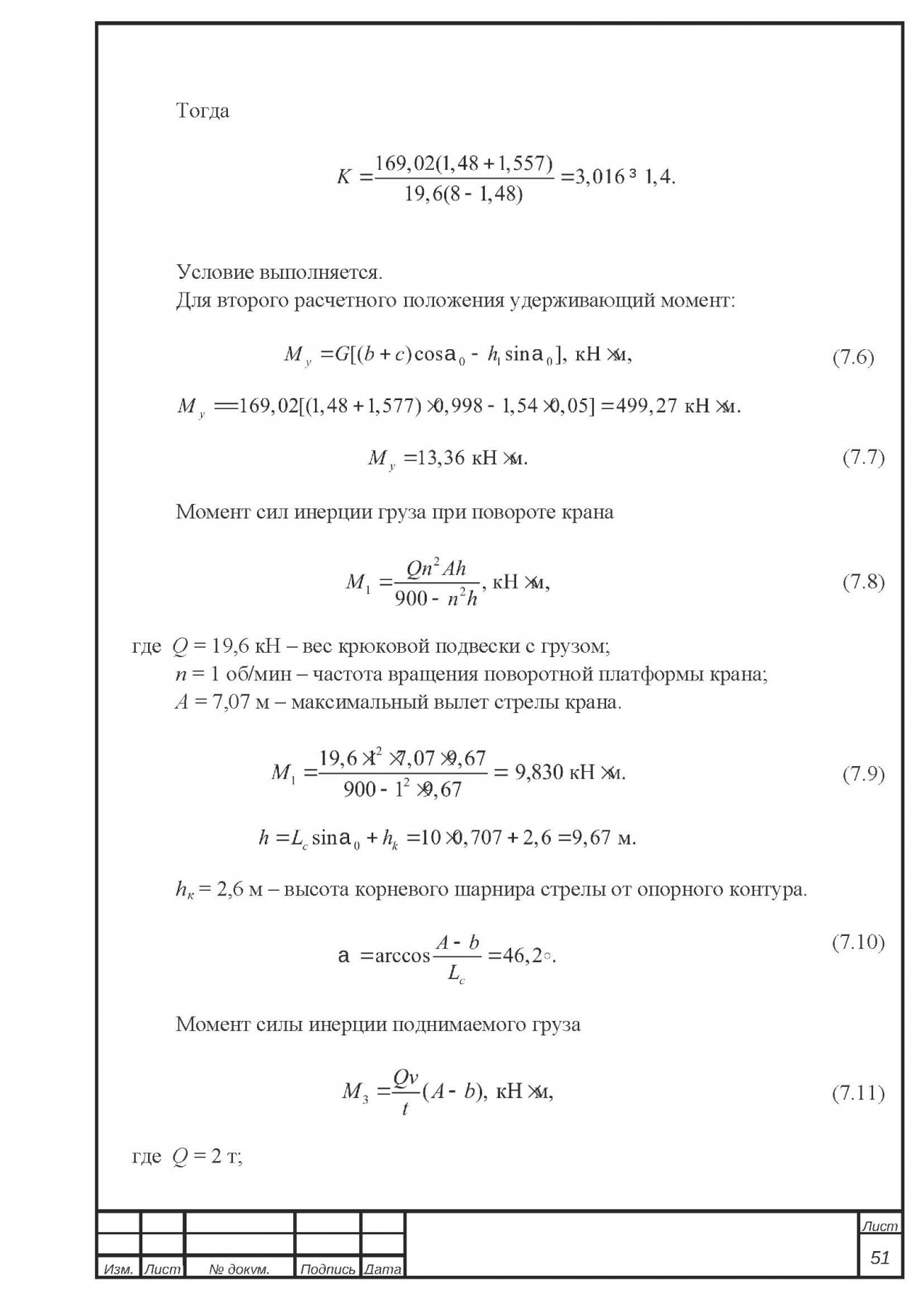

9. Расчёт устойчивости машины — определение коэффициентов грузовой и собственной устойчивости для различных расчётных положений.
10. Список использованных источников — патенты, ГОСТы, учебные пособия.

Готовая расчётно-пояснительная записка (ПЗ) к курсовому проекту по модернизации гидравлического гусеничного крана с телескопической стрелой. Документ выполнен в формате А4 и содержит 56 страниц подробных расчётов, описаний, схем, таблиц и рисунков. Работа выполнена на кафедре «ТТМ и О» БелГУТ и ориентирована на студентов, инженеров и проектировщиков грузоподъёмной техники.
В качестве базовой машины для модернизации принят гусеничный кран с телескопической стрелой Liebherr LTR 1100. В записке приведены расчёты основных механизмов, описание гидросистемы, прочностной анализ стрелы методом конечных элементов, а также мероприятия по охране труда и расчёт устойчивости.

Основные технические характеристики:
Максимальная грузоподъёмность: 100 тонн (при вылете стрелы 2,50 м)
Максимальный грузовой момент: 342 тм
Телескопическая стрела: от 15,20 м до 52,00 м
Решётчатый удлинитель (гусёк): от 2,90 м до 19,00 м
Привод: 4-цилиндровый дизельный двигатель (Diesel)
Мощность двигателя: 129 кВт
Скорость передвижения: 2,80 км/ч






Подробное описание чертежей:

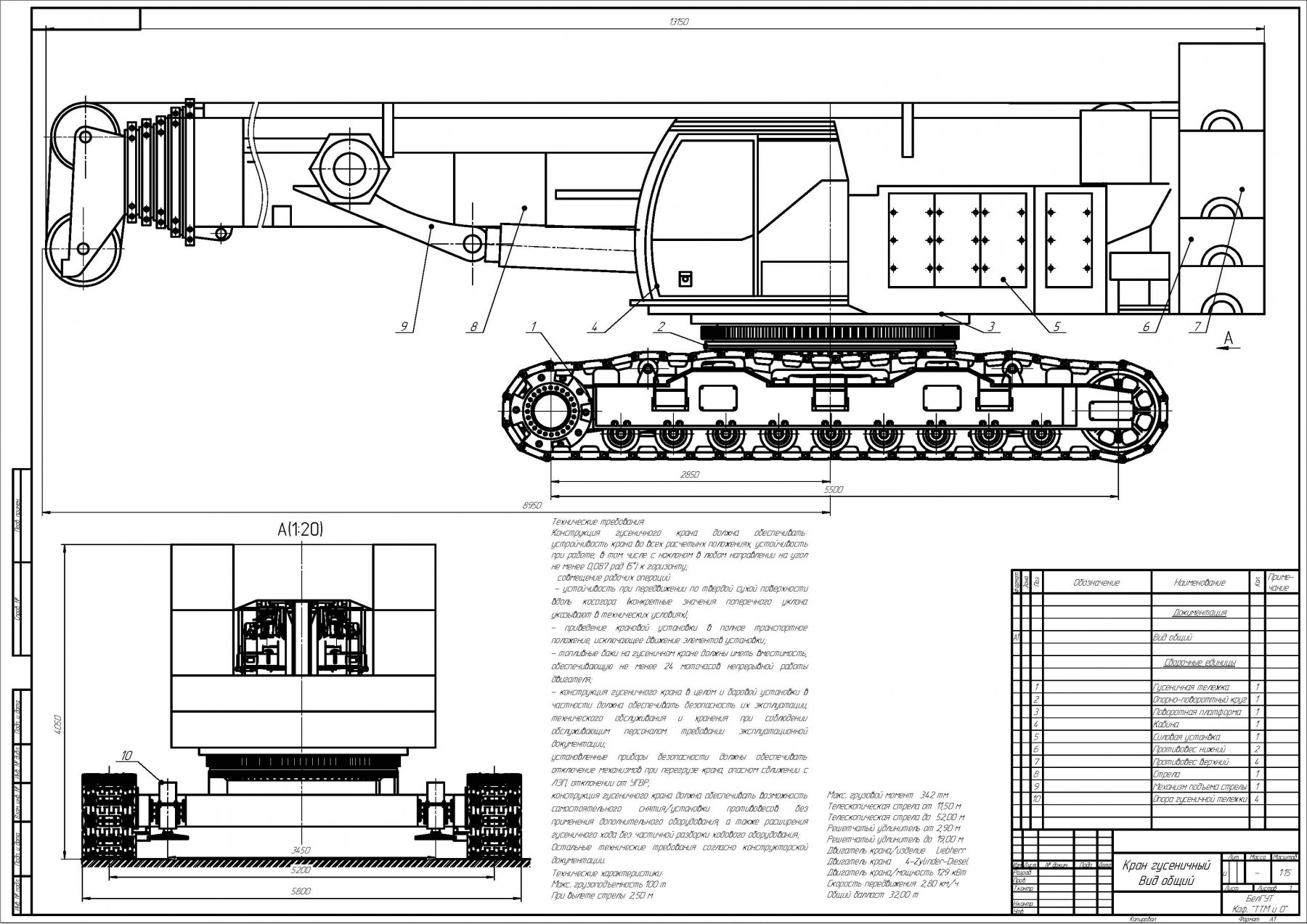

Чертёж общего вида гусеничного крана грузоподъёмностью 100 тонн. Чертёж содержит полную техническую информацию, необходимую для ознакомления с конструкцией, компоновкой и основными параметрами самоходной крановой установки. Чертёж выполнен в соответствии с требованиями ЕСКД и включает в себя главный вид, разрез, спецификацию и технические требования. Чертёж содержит главный вид (сбоку), разрез А (1:20), спецификацию, технические требования.

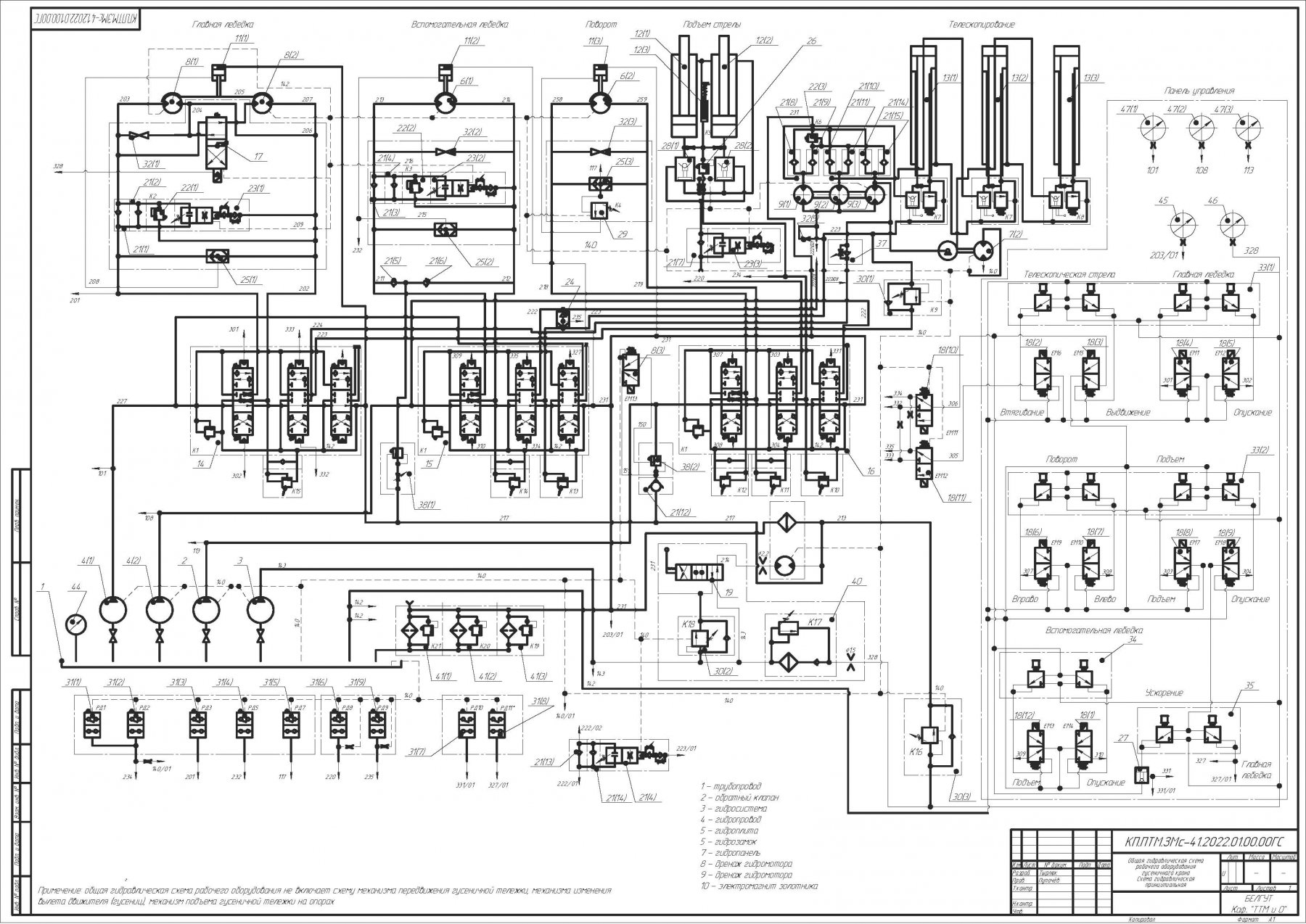

Схема гидравлическая принципиальная. Общая гидравлическая схема рабочего оборудования гусеничного крана отображает полную структуру гидросистемы, включая насосные станции, гидромоторы, гидроцилиндры, распределительную и регулирующую аппаратуру. Схема позволяет детально изучить взаимодействие всех узлов гидропривода и понять логику работы исполнительных механизмов крана. Схема содержит гидрооборудование, панель управления, перечень элементов.

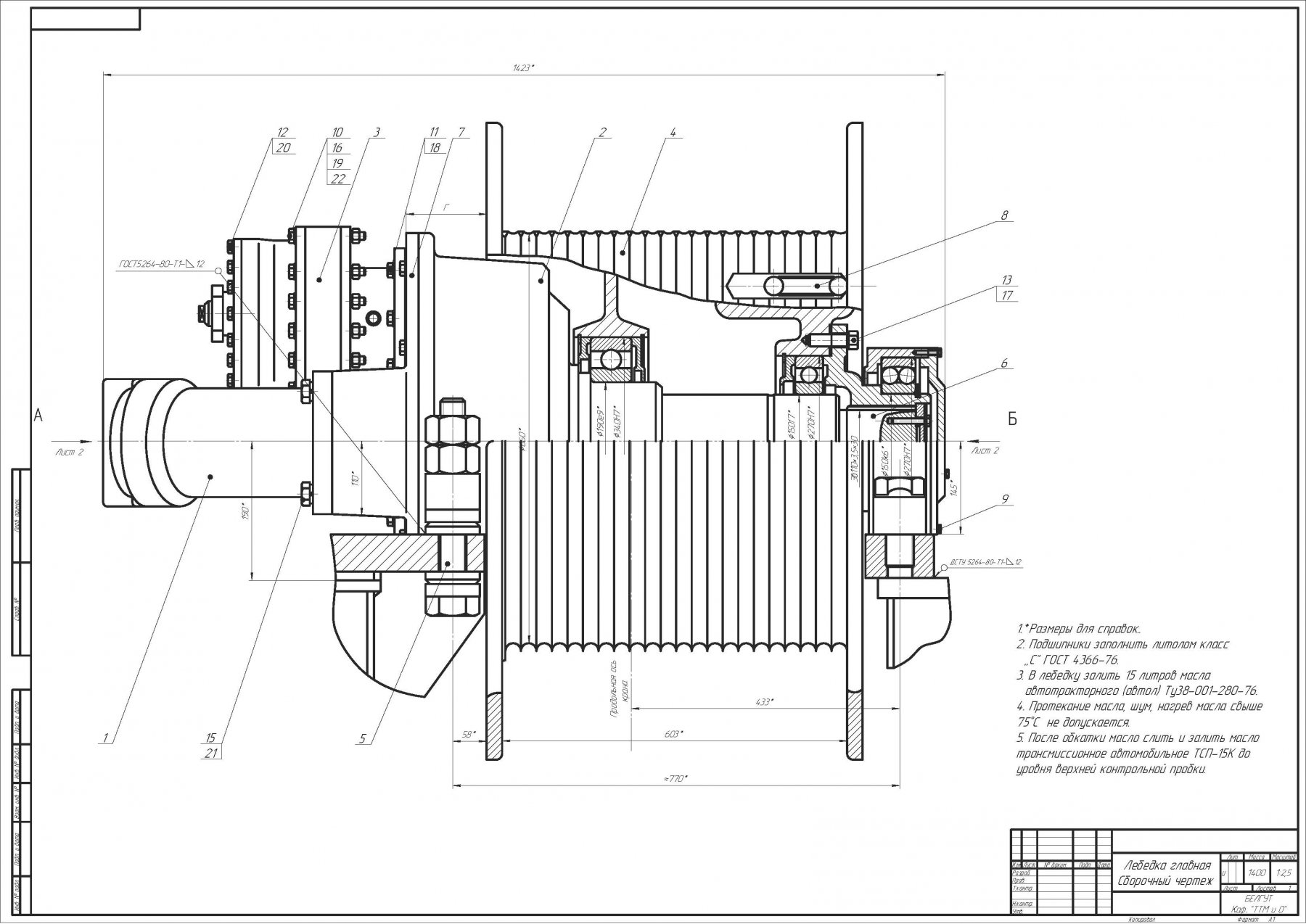

Лебёдка главная сборочный чертёж состоит из барабана с канавками для укладки каната, редуктора, тормозного устройства, опорных подшипниковых узлов и рамы.

Кафедра «ТТМ и О» БелГУТ
