Модернизация гидравлического телескопического крана грузоподъёмностью 60 тонн на короткобазовом шасси

Формат файлов: .cdw Компас-3D, .dwg AutoCAD, .docx Word
Кол-во чертежей: 2
Категории: Чертежи автомобильных кранов / Краны

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.cdw Компас-3D, .dwg AutoCAD, .docx Word	58 (2)

Список чертежей:
Кран короткобазовый чертёж общего вида формата А1;
Схема гидравлическая принципиальная крана короткобазного с телескопической стрелой и гуськом формата А1.

В данном дипломном проекте велась разработка автомобильного крана с башенно-стреловым оборудованием, позволяющим проводить работы в стесненных условиях городской застройки.  Разработка велась с учетом конструкторских решений, принятых на существующих автомобильных кранах, а также на основании патентного анализа конструкторских решений.
В соответствии с патентным анализом существующих технических решений было разработано стреловое оборудование автомобильного крана с башенно-стреловым оборудованием, позволяющее снизить материалоемкость конструкции и повысить ее надежность.
В разделе по безопасности работы машины рассчитана устойчивость машины при работе и транспортировании, рассмотрены вопросы  пожарной защиты машины, защиты персонала и мероприятия по охране окружающей среды.

Расчётно-пояснительная записка к курсовому проекту: «Модернизация гидравлического телескопического крана на короткобазовом шасси» (А4, DOCX)
Краткое описание:
Готовая расчётно-пояснительная записка (ПЗ) к курсовому проекту по модернизации гидравлического телескопического крана на короткобазовом шасси. Документ выполнен в формате А4 и содержит 58 страниц подробных расчётов, описаний, схем, таблиц и рисунков. Работа выполнена на кафедре «ТТМ и О» БелГУТ и ориентирована на студентов, инженеров и проектировщиков грузоподъёмной техники.
В качестве прототипа для модернизации рассмотрен короткобазовый кран Palfinger Sany SRC600C. В записке приведены расчёты основных механизмов, описание гидросистемы, анализ устойчивости, а также мероприятия по охране труда и экологической безопасности.

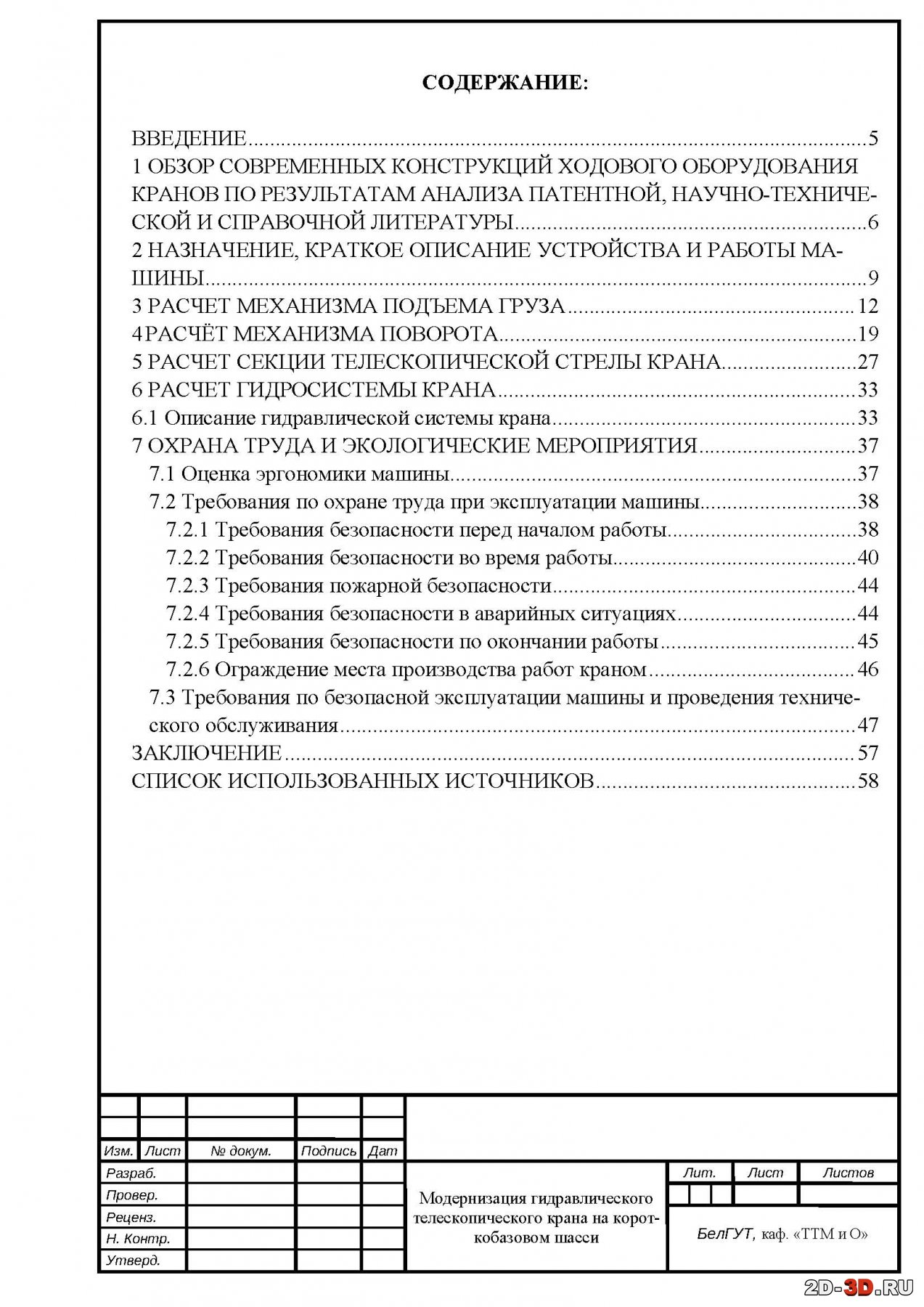

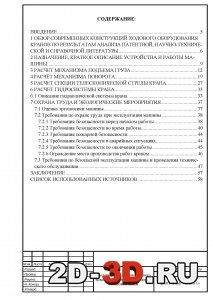

Что входит в состав записки:
Введение — актуальность, цели и задачи модернизации.
Обзор современных конструкций — анализ патентной, научно-технической и справочной литературы.

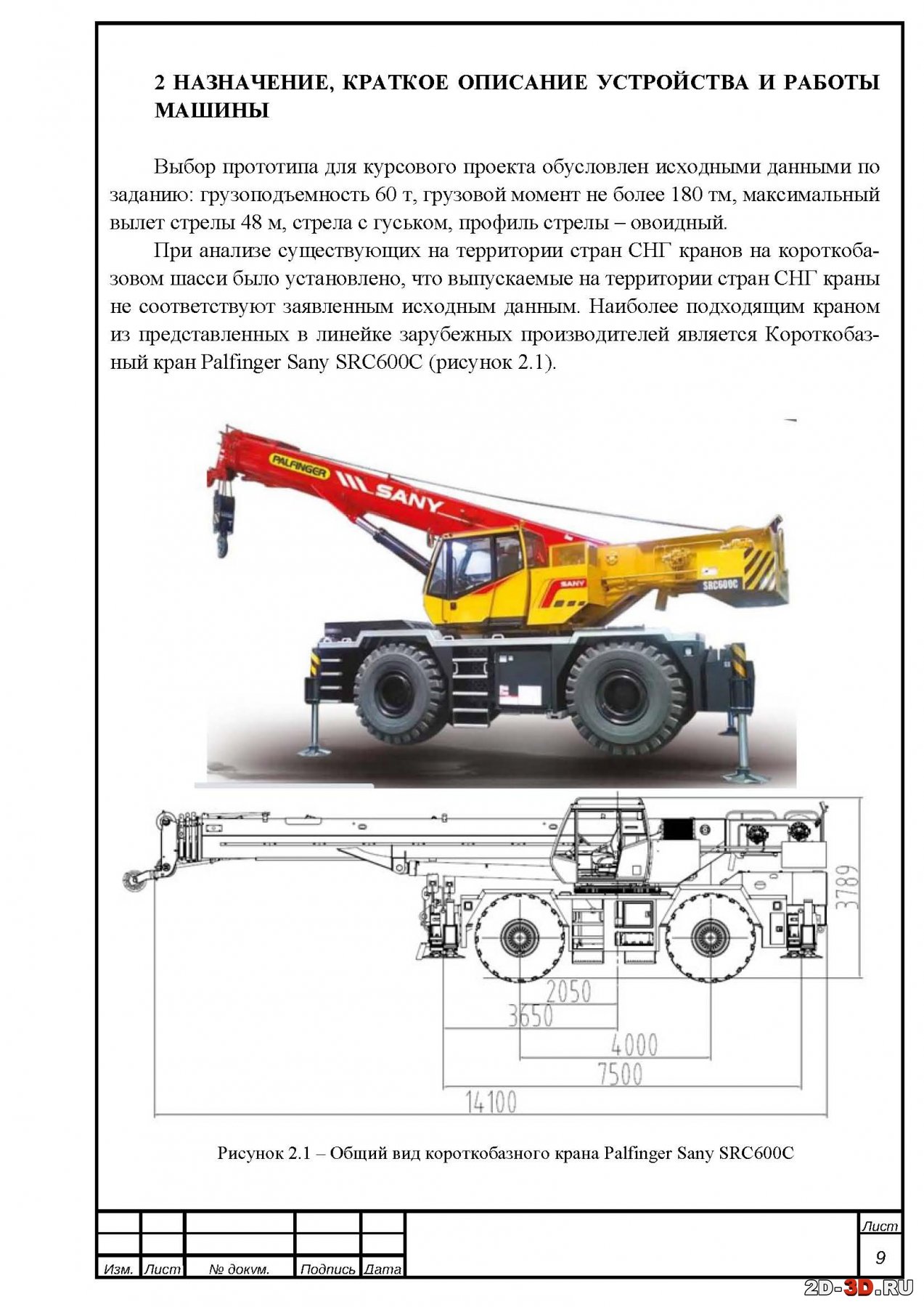

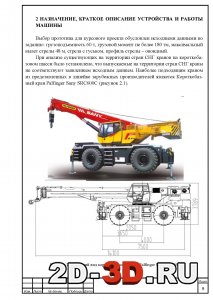

Назначение и описание машины — технические характеристики прототипа Palfinger Sany SRC600C.
Расчёт механизма подъёма груза — выбор каната, барабана, гидромотора, редуктора, тормоза; проверка шпоночного соединения.
Расчёт механизма поворота — определение моментов сопротивления, выбор подшипников, гидромотора, редуктора и открытой зубчатой передачи.

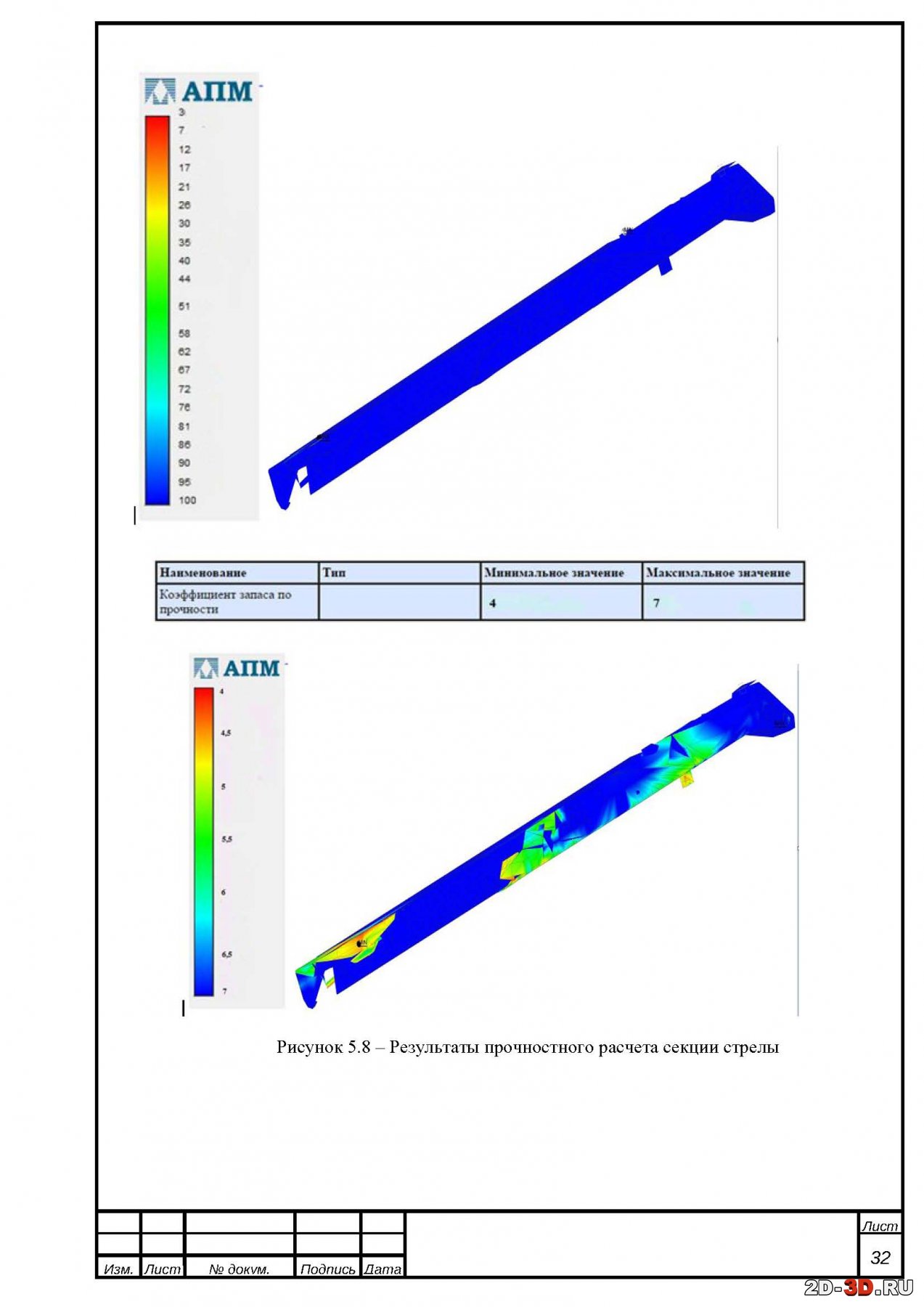

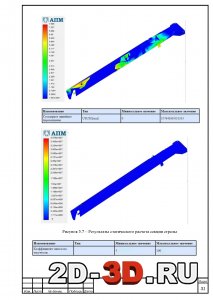

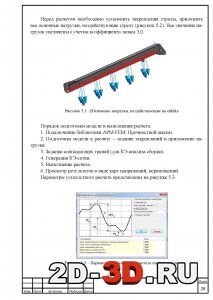

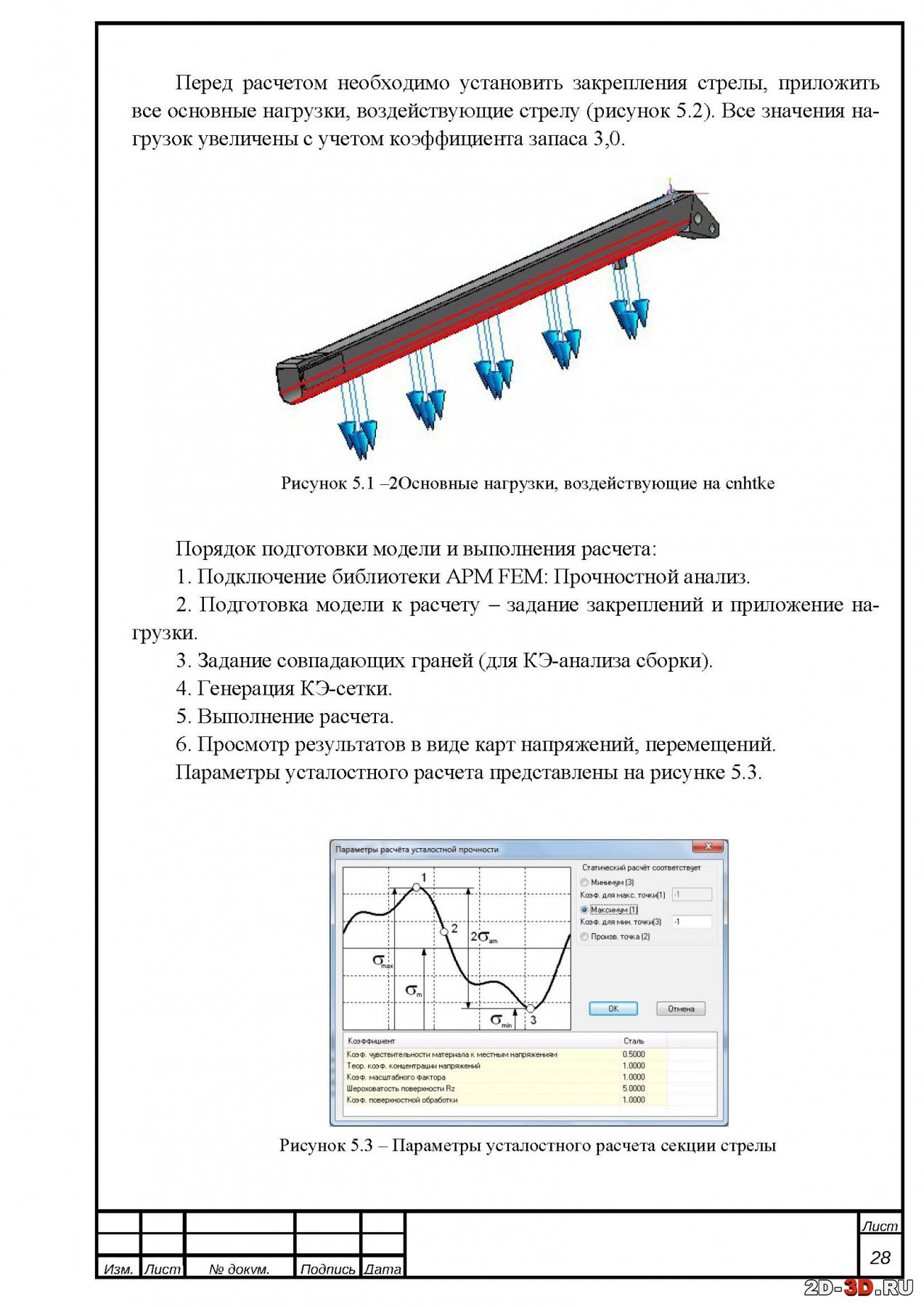

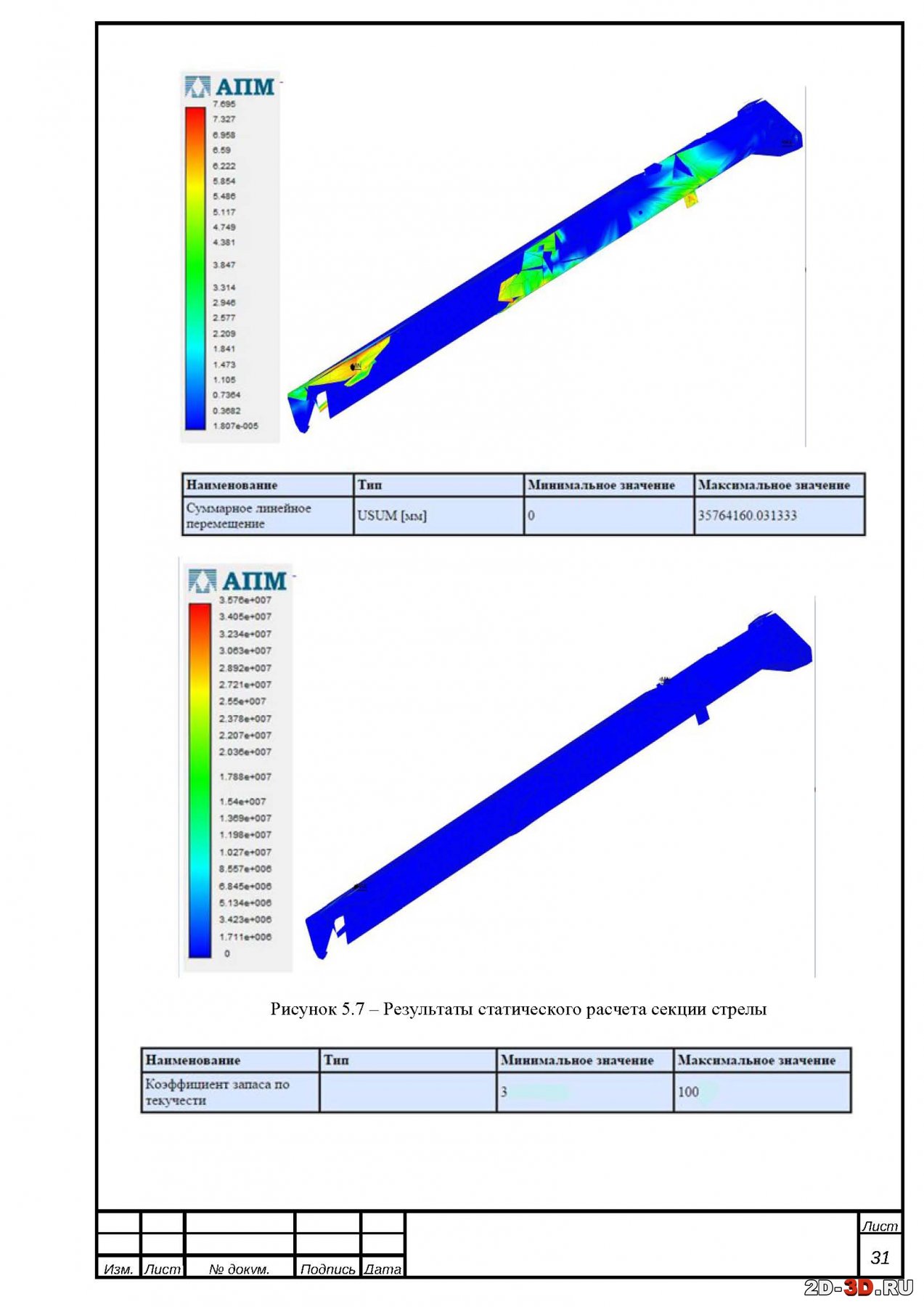

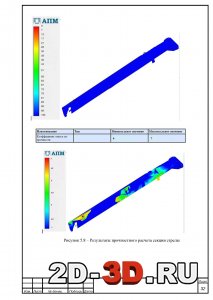

Расчёт секции телескопической стрелы — прочностной анализ методом конечных элементов (APM FEM в КОМПАС-3D), оценка напряжений и запасов прочности.
Расчёт гидросистемы крана — подробное описание принципиальной гидравлической схемы, работы насосов, распределителей, гидроцилиндров и предохранительной аппаратуры.
Охрана труда и экологические мероприятия — эргономика, требования безопасности при эксплуатации, пожарная безопасность, действия в аварийных ситуациях.

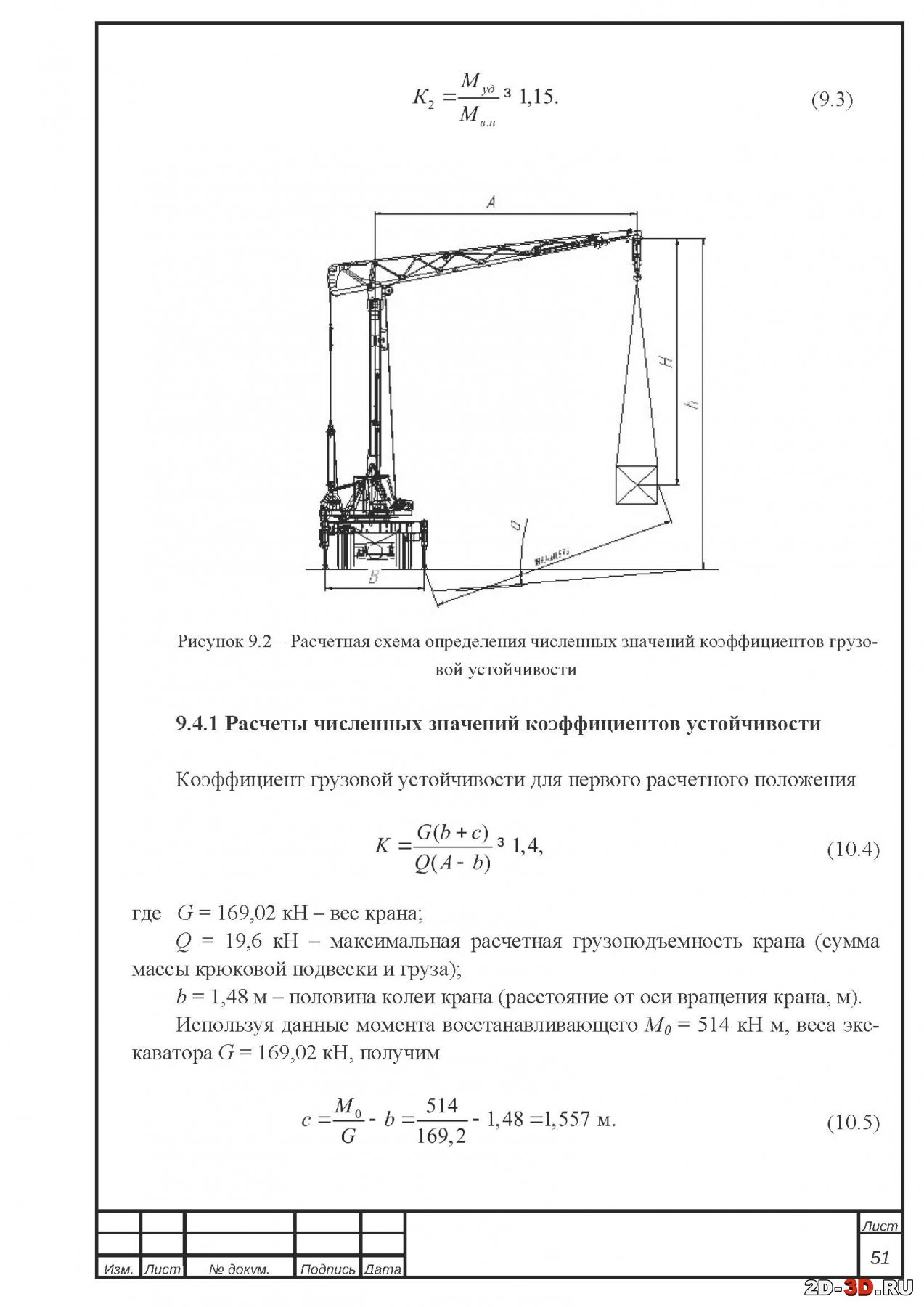

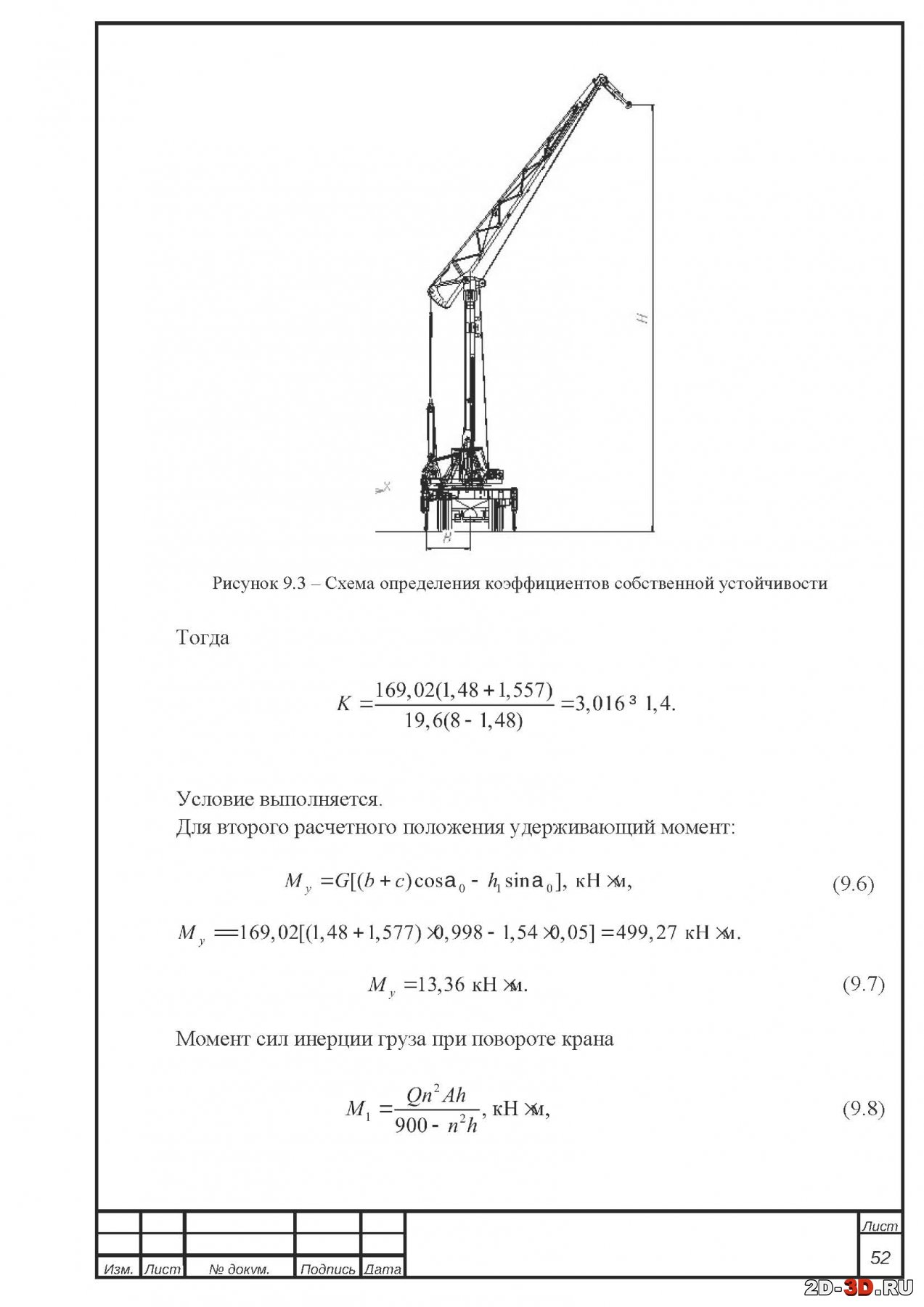

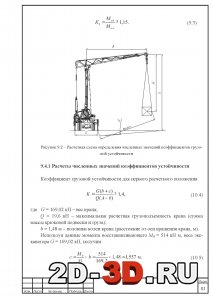

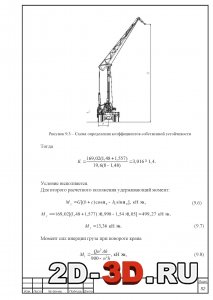

Расчёт устойчивости машины — определение коэффициентов грузовой и собственной устойчивости для различных расчётных положений.
Заключение и список использованных источников (патенты, ГОСТы, учебные пособия).

Технические данные прототипа (из записки):

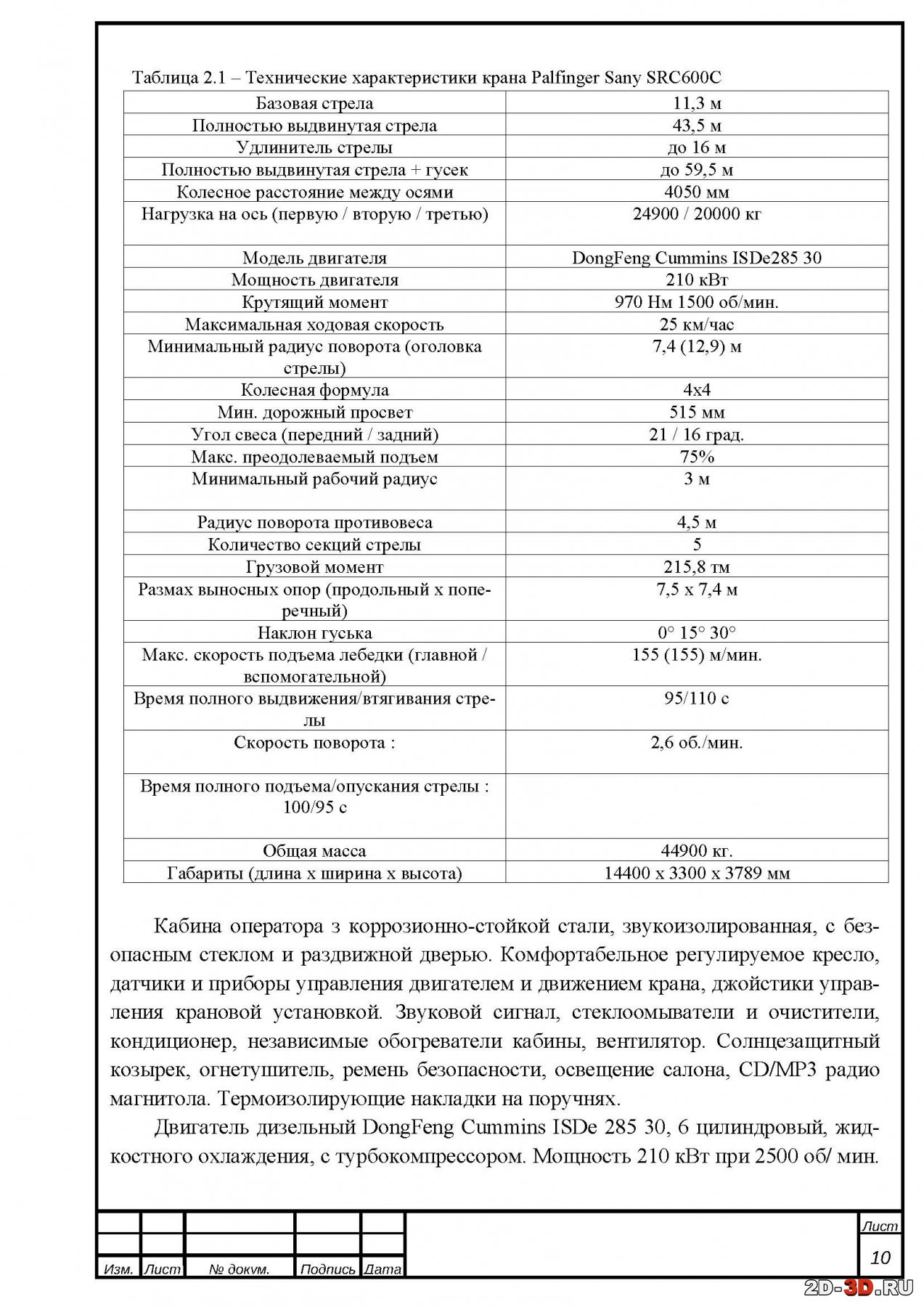

Грузоподъёмность: 60 т
Грузовой момент: не более 180 тм
Максимальный вылет стрелы: 48 м
Профиль стрелы: овоидный
Модель прототипа: Palfinger Sany SRC600C
Двигатель: DongFeng Cummins ISDe285 30, 210 кВт
Колёсная формула: 4×4
Общая масса: 44 900 кг
Габариты: 14 400 × 3 300 × 3 789 мм
Особенности материала:
Содержит формулы, расчётные схемы, таблицы и рисунки.
Использованы современные методы расчёта, включая FEM-анализ в APM FEM.
Приведены ссылки на патенты РФ и ГОСТы.
Подходит как образец для оформления курсовых и дипломных проектов по грузоподъёмной технике.
Для кого этот материал:
Студенты технических специальностей (подъёмно-транспортные, строительные, дорожные машины).
Инженеры-конструкторы и проектировщики крановой техники.
Специалисты по ремонту и обслуживанию автокранов.
Формат файла: DOCX (А4)
Объём: 58 страниц
Категория: Курсовые / Расчётно-пояснительные записки / Грузоподъёмная техника






Описание содержимого чертежей:

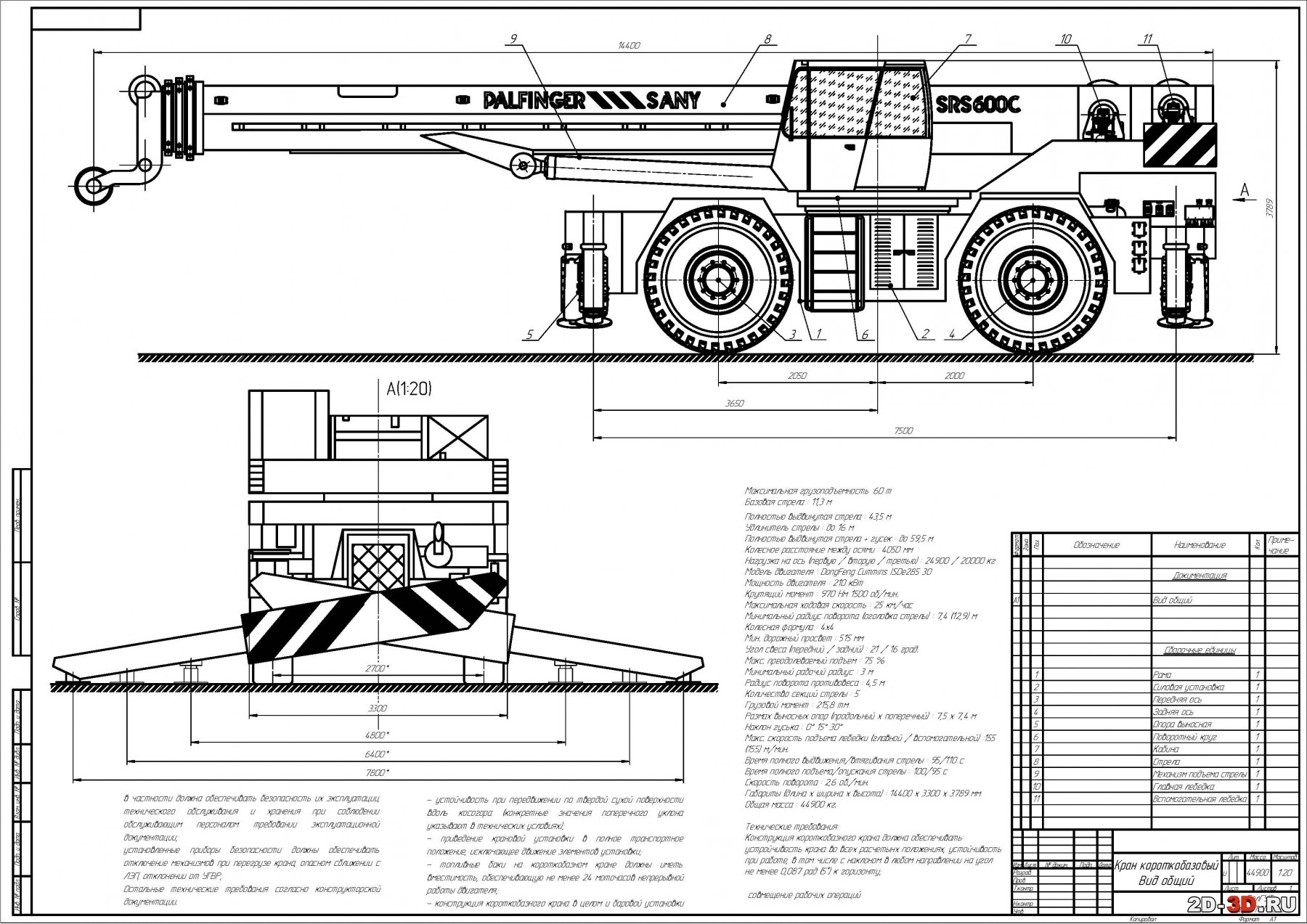

Чертёж общего вида короткобазового крана PALFINGER SANY SRS600C (Формат А1)
Описание:
Чертёж общего вида короткобазового автомобильного крана PALFINGER SANY SRS600C. Документ выполнен в формате А1 и содержит исчерпывающую информацию для изучения конструкции, компоновки и технических характеристик данной спецтехники.
Чертёж отлично подойдёт для инженеров-конструкторов, проектировщиков, а также студентов технических специальностей в качестве наглядного пособия или основы для создания 3D-моделей.
Что содержит чертёж:
Вид сбоку: Общая компоновка крана с указанием габаритных размеров, базы, вылета опор и положения стрелы.
Вид А (Поперечное сечение 120): Детализированное изображение поперечного разреза с указанием ширины колеи и выносных опор.
Спецификация: Таблица составных частей (позиции 1–11), включая раму, силовую установку, ходовую часть, опоры и стреловое оборудование.
Таблица технических характеристик: Полные паспортные данные модели.

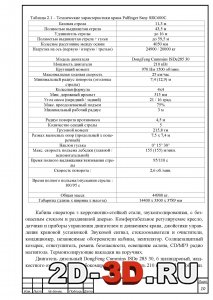

Основные технические характеристики (из чертежа):
Модель: PALFINGER SANY SRS600C
Максимальная высота подъёма: 60 м
Базовая стрела: 11.3 м
Полностью выдвинутая стрела: 43.5 м
Максимальная высота подъёма с гуськом: 59.5 м
Двигатель: Dongfeng Cummins ISDe285 30 (мощность 210 кВт)
Крутящий момент: 970 Нм при 1500 об/мин
Колёсная формула: 4x4
Колёсная база: 4050 мм
Максимальная скорость: 25 км/ч
Минимальный радиус поворота: 7.4 м
Размер шин: 445/95 R25
Дорожный просвет: 400 мм
Преодолеваемый подъём: 75%
Габаритные размеры (Д x Ш x В): 14400 x 3300 x 3789 мм
Общая масса: 44900 кг
Нагрузка на оси: 24900 / 20000 кг
Особенности:
Чертёж содержит подробную размерную сетку (длины, высоты, вылеты), что позволяет точно оценить габариты и посадочные места. Графика выполнена в классическом машиностроительном стиле с четкими линиями и обозначениями, что облегчает чтение документа.
Формат файла: .CDW для Компас-3D, . DWG для AutoCAD, PDF (А1)
Категория: Грузоподъёмная техника / Автокраны

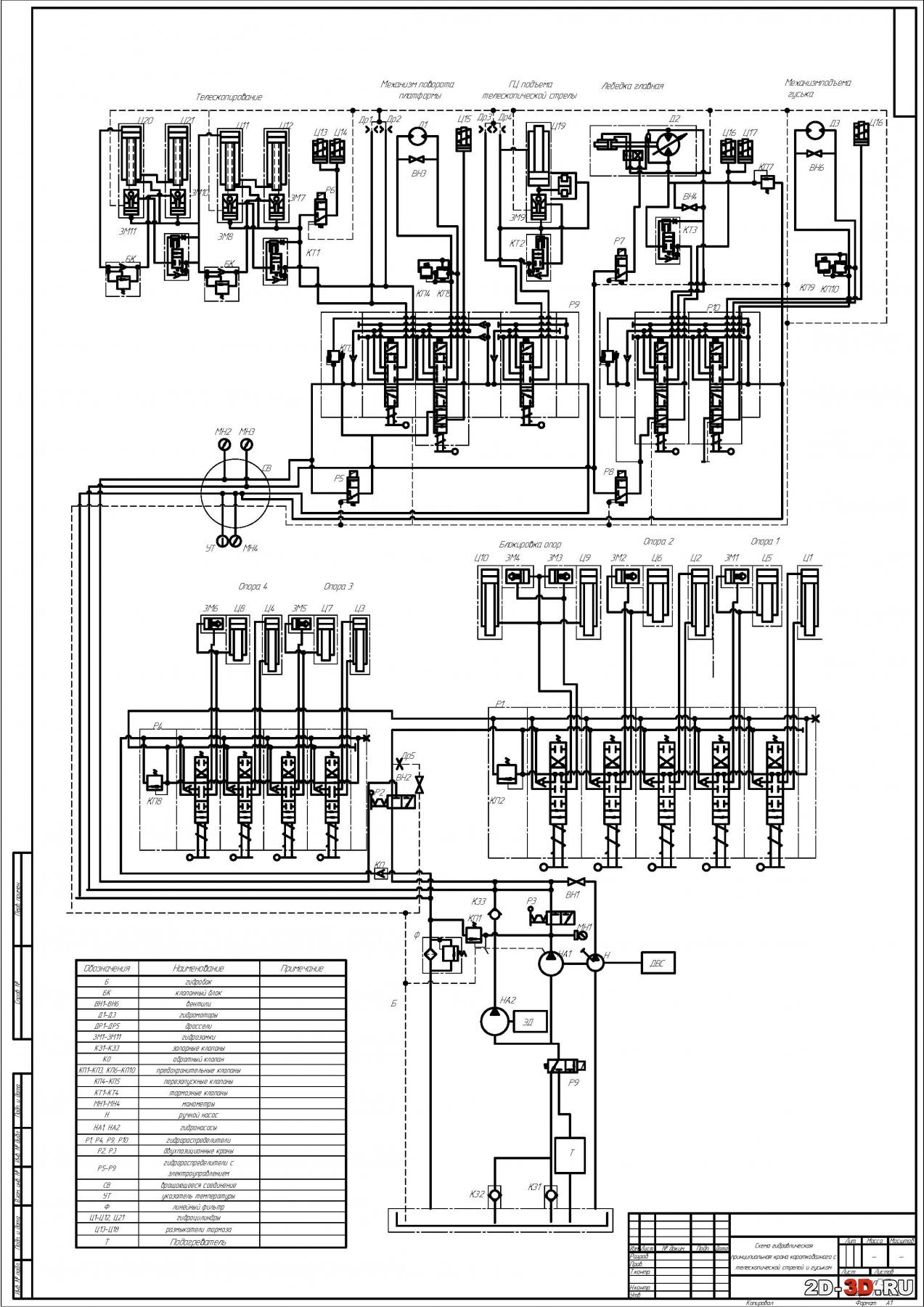

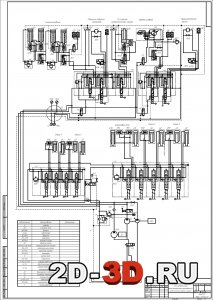

Схема гидравлическая принципиальная крана короткобазового с телескопической стрелой и гуськом (Формат А1)
Описание:
Принципиальная гидравлическая схема короткобазового крана, оснащённого телескопической стрелой и гуськом. Чертёж выполнен в формате А1 и представляет собой высококачественный машиностроительный документ, отображающий полную структуру гидравлических контуров и взаимодействие всех исполнительных механизмов.
Данная схема является незаменимым материалом для глубокого изучения гидравлической системы крана, её диагностики, ремонта, а также для проектирования аналогичных систем.
Основные узлы и агрегаты на схеме:
Чертёж детально прорабатывает следующие функциональные блоки:
Телескопирование: Секции выдвижения стрелы и управление ими.
Механизм поворота платформы: Гидромоторы и тормозные системы поворотного устройства.
ГЦ подъёма телескопической стрелы: Гидроцилиндры изменения угла наклона основной стрелы.
Лебедка главная: Привод и управление грузовой лебедкой.
Механизм гуська: Управление вспомогательным (гнутым) элементом стрелы.
Выносные опоры (Аутригеры): Гидросистема выдвижения и блокировки опор (Опора 1–4).
Гидравлический бак и силовой блок: Насосы, фильтры (линейные), теплообменник, предохранительная и регулирующая аппаратура.
Условные обозначения (Спецификация):
В левой части чертежа представлена подробная таблица с расшифровкой всех элементов гидросистемы. Среди них:
Гидроцилиндры (Ц1-Ц12, Ц21) и гидромоторы (Ц13-Ц18);
Насосы (Н) и гидромоторы (НА1, НА2);
Гидрораспределители (Р1-Р4, Р9, Р10) и распределители с электрогидроуправлением (Р5-Р9);
Клапанные блоки (БК), предохранительные (КП), перепускные (КП6-КП5) и тормозные (КТ) клапаны;
Золотники (ЗМ1-ЗМ11), дроссели (Д1-Д3), вентили (ВН) и обратные клапаны (КО);
Контрольно-измерительные приборы: манометры (МН) и указатель температуры (УТ).
Особенности чертежа:
Показаны все гидравлические связи между насосной станцией, распределителями и исполнительными механизмами.
Отображены линии управления, дренажные и сливные магистрали.
Схема позволяет понять логику работы крана в различных режимах (подъём, поворот, выдвижение опор).
Выполнена в строгом соответствии с ГОСТ (ЕСКД) для принципиальных гидравлических схем.
Для кого этот материал:
Чертёж будет полезен:
Студентам технических вузов (специальности: «Наземные транспортно-технологические средства», «Гидравлика»).
Инженерам-конструкторам для анализа и проектирования гидросистем спецтехники.
Специалистам по ремонту и обслуживанию автокранов и кранов-манипуляторов.
Формат файла: .CDW для Компас-3D, . DWG для AutoCAD, PDF (А1)
Категория: Грузоподъёмная техника / Гидравлические схемы
