Расчет и проектирование колодцевого (клещевого) крана

751
wwerty123456789
18 апреля 2023
  • 0

Формат файлов: .cdw, Компас-3D, .doc, Word
Кол-во чертежей: 2
Теги: Клещевой кран
Категории: Чертежи проекты / Краны
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .cdw, Компас-3D, .doc, Word 32 (2)
Расчет и проектирование колодцевого (клещевого) крана
Курсовая работа с расчетами чертежами в формате Компас-3D

Колодцевый кран  Механизм.вращения клещей
ДвигательРасчет кранаРасчет крана лист 2

В курсовом проекте был произведен расчет и проектирование колодцевого крана Q=20/30 т, с разработкой механизма вращения клещей
Выбор и расчет механизма вращения клещей, механизма управления клещами.
Расчёт и определение основных размеров барабана.
Выбор кинематической схемы и расчет её элементов.
Проверочный расчет механизма главного подъема, который включает в себя проверку двигателя и расчет сборочных единиц.
Проверочные расчеты показали, что выбранный двигатель обеспечивает функционирование механизма как в нормальном, так и при кратковременном аварийном режиме.

Список чертежей:

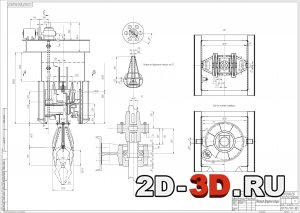

1. Механизм вращения клещей;
2. Колодцевый кран.

Содержание расчетно-пояснительной записки:
Введение
1. Описание крана
1.1. Устройство машины и отдельных его механизмов
2. Расчёт крана
2.1 Механизм подъёма груза
2.1.1 Расчет механизма подъема

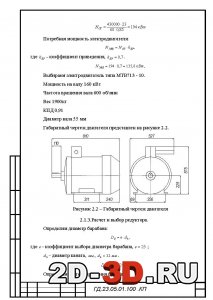

2.1.2. Расчет и выбор электродвигателя.
2.1.3. Расчет и выбор редуктора.
2.1.4. Расчет и выбор муфты.
2.1.5. Расчет и выбор тормоза.
2.2 Расчёт механизма вращения клещей
2.2.1. Расчет червячного вала
2.3 Механизм управления клещами
2.3.1. Расчет и выбор редуктора
2.3.2. Расчет и выбор муфты.
2.3.3 Расчет и выбор тормоза
Заключение
Список используемой литературы
Приложение

Расчет механизма вращения клещейРедукторСхема механизмов подъема

Колодцевые-клещевые металлургические краны предназначены для работы в отделениях нагревательных печей для посадки слитков на подины нагревательных печей, а также для транспортировки слитков, нагретых до прокатной температуры, к слитковозу или приёмному рольгангу прокатного стана.
Управление краном осуществляется из герметически закрытой и теплоизолированной кабины, снабженной установкой для кондиционирования воздуха. Кабина прикреплена на кронштейнах к цилиндрической шахте тележки и передвигается совместно с тележкой.
Кроме основных работ по выдаче слитков, колодцевые краны выполняют различные вспомогательные подъемно-транспортные операции.
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .cdw, Компас-3D, .doc, Word 32 (2)
