Планирование и организация технического обслуживания машин пневмоколесного крана

1 662
Andreyca
5 января 2019
  • 0

Формат файлов: docx, cdw, Word, Компас-3D
Кол-во чертежей: 1
Категории: Чертежи проекты / Краны
Тип проекта Учебный Кол-во листов (чертежей)
Формат docx, cdw, Word, Компас-3D 34

Планирование и организация технического обслуживания машин пневмоколесного крана


Планирование и организация технического обслуживания машин пневмоколесного крана

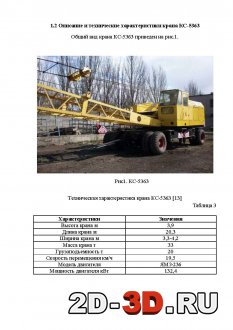

 Общий вид крана КС-5363 Определение планируемой наработки машины №1 Исходные данные

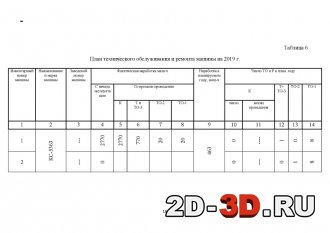

 План технического обслуживания и ремонта машины на 2019 г.


Скачать:


  При планировании ТО и Р машин в эксплуатирующих организациях составляют годовые планы ТО и Р и месячные планы-графики ТО и Р машин.  В данной курсовой работе требуется составить краткое описание конструкций машин и уточнить их технические характеристики. А так же составить годовой план ТО и Р машин, т.е. определить количество за расчетный планируемый период (2019г.) ремонтно-профилактических воздействий ( ТО и Р ) i-го вида, далее выполнить определение конкретных дат ( месяцев ) проведения этих воздействий для каждой машины. Завершающим этапом является заполнение соответствующих форм планов, графиков ТО и Р. Помимо описанных выше целей, требуется выполнить расчет нормируемого расхода эксплуатационных материалов (топлива, смазочных материалов, рабочей жидкостей гидросистемы).


Техническая характеристика крана КС-536


Характеристики

Значения

Высота крана м

3,9

Длина крана м

20,3

Ширина крана м

3,3-4,2

Масса крана т

33

Грузоподъемность т

20

Скорость перемещения км/ч

19,5

Модель двигателя

ЯМЗ-236

Мощность двигателя кВт

132,4



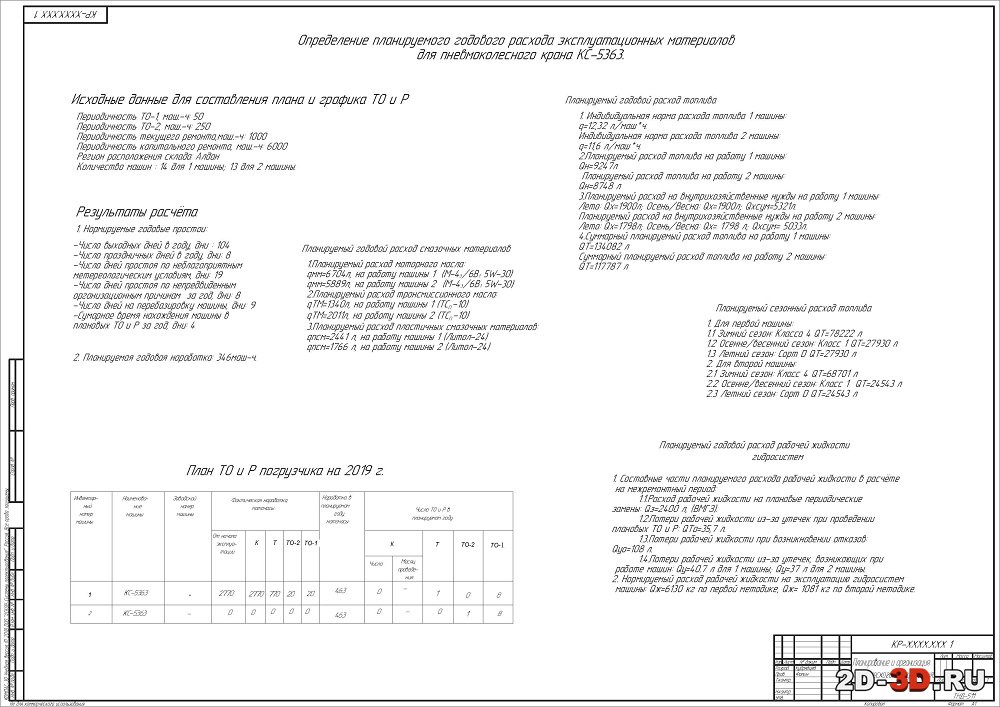

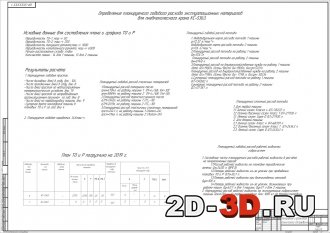

Чертеж: обобщающий лист в котором отражены итоги работы


Содержание пояснительной записки:

Введение

1. Характеристика машин, эксплуатационных материалов и мероприятий системы ППР

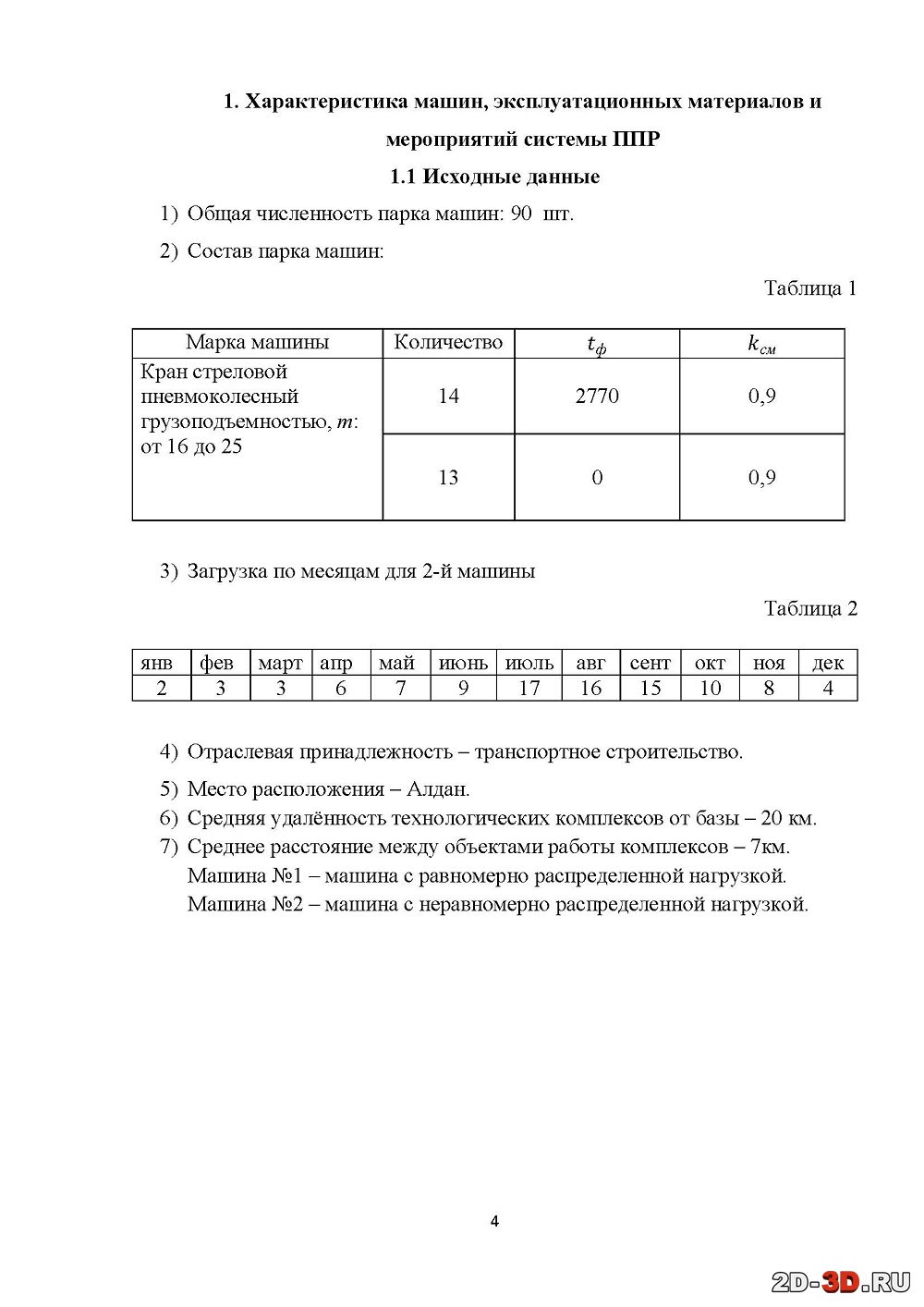

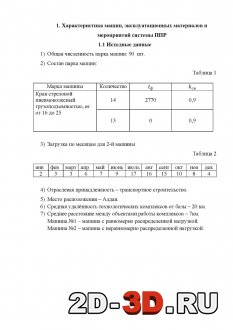

1.1 Исходные данные

1.2 Описание и технические характеристики автокрана КС-5363

2. Разработка годового плана, графика и месячного плана-графика

технического обслуживания и ремонта машин

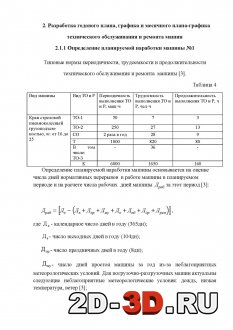

2.1.1 Определение планируемой наработки машины №1

2.1.2 Определение составных элементов плана технического обслуживания и ремонта машины №1

2.1.3 Определение номера рабочего дня месяца машины №1

2.2.1 Составление годового графика ТО и Р для машины №2

3. Расчет нормируемого расхода топлива

3.1. Расчет индивидуальной нормы расхода топлива

3.2. Расчет нормируемого расхода топлива

3.3. Расчет общей потребности топлива на эксплуатацию парка машин

3.4. Расчет нормируемого расхода смазочных материалов

4. Расчет нормируемого расхода рабочей жидкости машин с гидроприводом

4.1 Расчет с использованием индивидуальной нормы

4.2. Расчет нормируемого расхода рабочей жидкости с использованием индивидуальной нормы

4.3. Расчет по отдельным статьям расхода на год

4.4. Расчет нормируемого расхода рабочей жидкости по отдельным статьям на год

Вывод

Список литературы


В соответствии с заданием для условий эксплуатации в регионе Алдан для машины КС-5363 с наработкой в составе универсального парка составлен годовой план ТО и Р на 2019г . Запланировано для машины №1 (наработка ) ТР=1,ТО-1=9, для машины №2 ТО-2=1, ТО-1=8 . Для первого месяца эксплуатации машины в 2019 г. уточнены даты проведения ТО-1 на 21 января.


Во второй части работы выбраны марки дизельного топлива и определён планируемый расход на 2019 г.


Для машины №1: Летний сезон – Топливо дизельное ЕВРО, летнее, сорта D, экологического класса К5, ДТ-Л-К5 по ГОСТ 32511-2013 (ЕН 590-2009), л; Весенне/осенний сезон – Топливо дизельное ЕВРО, межсезонное, класс 1 экологического класса К5, ДТ-Е-К5 по ГОСТ 32511-2013 (ЕН 590-2009), л; Зимний сезон –  Топливо дизельное ЕВРО, зимнее, класса 4, экологического класса К5, ДТ-3-К5 по ГОСТ 32511-2013 (ЕН 590-2009); л.


Для машины №2: Летний сезон – Топливо дизельное ЕВРО, летнее, сорта D, экологического класса К5, ДТ-Л-К5 по ГОСТ 32511-2013 (ЕН 590-2009), л; Весенне/осенний сезон – Топливо дизельное ЕВРО, межсезонное, класс 1 экологического класса К5, ДТ-Е-К5 по ГОСТ 32511-2013 (ЕН 590-2009), л; Зимний сезон –  Топливо дизельное ЕВРО, зимнее, класса 4, экологического класса К5, ДТ-3-К5 по ГОСТ 32511-2013 (ЕН 590-2009), .


Подобраны марки смазочных материалов и по конечным нормативам посчитан планируемый расход : моторное масло для дизельных двигателей  М-4з/6B1 5W-30, для машины №1: , для машины №2: ; трансмиссионное масло ТСп-10, для машины №1: для машины №2: ; пластичная смазка «Литол-24», для машины №1: ., для машины №2: .

Выбрана марка рабочей жидкости гидросистемы: масло ВМГЗ.

Определён планируемый расход:

1) по индивидуальной норме расхода

2) по статьям расхода

Методика расчёта с использованием индивидуальной нормы расхода определяется для парка машин. А методика по отдельным статьям расхода для индивидуального расчёта.


Чертежи пневмоколесных кранов.


Тип проекта Учебный Кол-во листов (чертежей)
Формат docx, cdw, Word, Компас-3D 34
