Мульдозавалочный кран

КУРСОВОЙ ПРОЕКТ

по дисциплине "Строительные и специальные краны"

на тему: ТЕЛЕЖКА МУЛЬДОЗАВАЛОЧНОГО КРАНА

Скачать:

Для скачивания материала Вам необходимо перейти в VIP группу

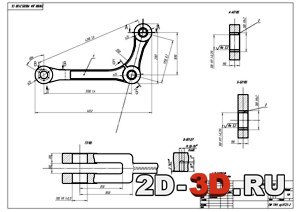

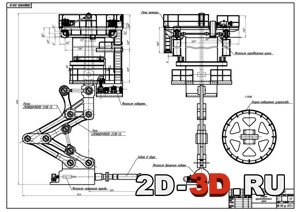

Техническое задание было выдано на кафедре "Подъёмно-транспортные машины и роботы". На основании этого задания был разработан курсовой проект по теме "Тележка мульдозавалочного крана". В ходе разработки проекта были выполнены пояснительная записка, чертежи (общий вид крана и тележки, а также выполнена деталировка). Цель проекта - учебная.

Чертежи изначально сделаны в Компас, в архиве есть пересохраненная версия в AutoCad.

Содержание

Введение

1 Назначение, область применения и техническая характеристика крана

2 Расчет  механизма передвижения тележки

2.1 Выбор ходовых колес

2.2 Выбор рельса

2.3 Сопротивление передвижению тележки

2.4 Расчет и выбор электродвигателя

2.5 Расчет и выбор редуктора

2.6 Выбор муфт

2.7 Выбор тормоза

2.8 Компоновка механизма передвижения тележки

3 Расчет механизма поворота крана

3.1 Выбор опорно-поворотного устройства

3.2 Определяем нагрузки, действующие на опорно-поворотный круг

3.3 Величина контактных напряжений при давлении на ролик

3.4 Выбор электродвигателя

3.5  Передаточное число механизма

3.6 Выбор муфт

3.7 Выбор тормоза

4 Расчет хобота

4.1 Нагрузки, действующие на хобот

4.2 Определение реакций в опорах

4.3 Определение моментов трения

4.4 Определение момента от эксцентричного расположения шихты в мульде

4.5 Расчет и выбор двигателя

4.6 Расчет и выбор редуктора

4.7 Расчет и выбор муфт

4.8 Проверка времени пуска
4.9 Расчет мундштука
4.10 Механизм замыкания мульды
4.10.1 Усилие   необходимое для перемещения тяги
4.10.2 Скорость перемещения тяги
4.10.3 Расчет и выбор электрогидравлического толкателя
Использованные источники
