Стационарный поворотный кран грузоподъемностью 4 тонны

4 293
Аким
26 сентября 2017
  • 0

Формат файлов: Компас, Word, AutoCad, dwg, docx, frw,cdw.
Кол-во чертежей: 3
Категории: Краны / Консольные краны
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, Word, AutoCad, dwg, docx, frw,cdw. 35

Стационарный поворотный кран грузоподъемностью 4 тонны.

Учебный проект

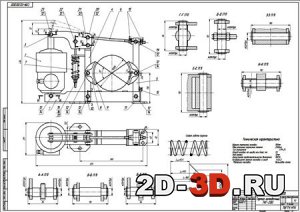

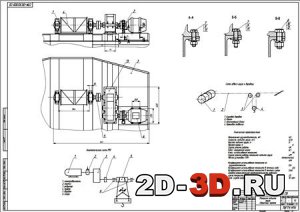

Кран стационарный Механизм подъема грузаТормоз колодочный

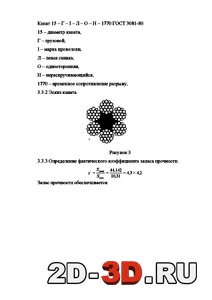

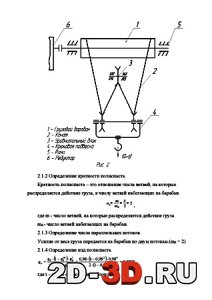

 Кран Схема подвешивания груза  Эскиз каната

В составе чертежи и спецификации: механизм подъема груза СЧ, кран стационарный поворотный сч, тормоз колодочный ТКГ-200.

1.1 Механизм подъёма груза – стационарный поворотный кран

1.2 Номинальная грузоподъёмность – Q = 40 кН. (4000 кг)

1.3 Скорость подъёма груза – V = 0,36 м/мин.

1.4 Высота подъёма груза – Н = 8 м.

1.5 Пролёт (вылет) крана – Lmax= 6 м.

1.6 Группа режима работы – 4К

1.7 Класс нагружения крана – Q3

1.8 Класс использования механизма – А4

1.9 Группа режима работы механизма подъёма груза – 4М

1.10 Место установки ГПМ – открытая площадка

1.11 Коэффициент использования механизма по грузоподъёмности Кгр=0,8

1.12 Коэффициент использования механизма в течение года Кг=0,6

1.13 Коэффициент использования механизма в течение суток Кс=0,66

1.14 Средняя относительная продолжительность рабочего цикла механизма – ПВ,  25%

1.15 Число включений механизма в течение часа - h = 120

1.16 Срок службы крана - Т = 10 лет




Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, Word, AutoCad, dwg, docx, frw,cdw. 35
