Кран на колонне г/п 100 кг

5 045

Max

5 декабря 2014

Формат файлов: Компас-3D, AutoCAD, cdw,dwg
Кол-во чертежей: 3
Категории: Краны / Консольные краны

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	Компас-3D, AutoCAD, cdw,dwg	20 (3)

Кран башенно-стреловой г/п 100 кг

Курсовой проект

Скачать:

Для скачивания материала Вам необходимо перейти в VIP группу

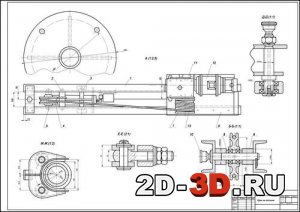

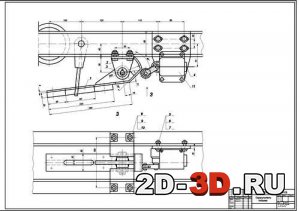

Список чертежей: кран на колонне, кран на колонне 2 лист, ограничитель подъема.

Техническая характеристика:

Расчетные данные:

Грузоподъемность Q = 0,1 т

Высота подъема h = 2,25 м

Вылет крюка А = 2 м

Скорость подьемаV = 4,6 м/мин = 0,0167м/с

Расстояниеr=0,25*A

Содержание РПЗ:

ВВЕДЕНИЕ

1.КЛАССИФИКАЦИЯ И ОБОСНОВАНИЕ ВЫБОРА ПРОЕКТИРУЕМОЙ МАШИНЫ

2.НАЗНАЧЕНИЕ, ОПИСАНИЕ КОНСТРУКЦИИ И ПРИНЦИПА ДЕЙСТВИЯ КРАНА НА КОЛОННЕ, ЕГО ОСНОВНЫХ МЕХАНИЗМОВ И УЗЛОВ

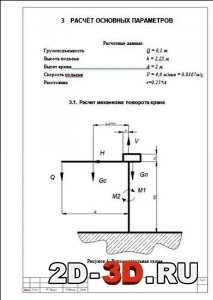

3.РАСЧЁТ ОСНОВНЫХ ПАРАМЕТРОВ

3.1.Расчет механизма поворота крана

3.2.Определяем статический момент сопротивления повороту

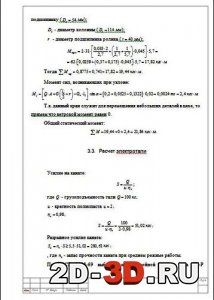

3.3.Расчет электротали

4.ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ МАШИНЫ

ЗАКЛЮЧЕНИЕ

ЛИТЕРАТУРА

ПРИЛОЖЕНИЕ

При курсовом проектировании был спроектирован кран на колонне, грузоподъёмностью 0,1 т, предназначенный для использования в ремонтно-механическом или сборочном цехе.

Для механизма подъёма был выбран двигатель серии АИР71В8 по ГОСТ 15150-81, мощностью 0,25 кВт и частотой вращения вала 750 мин-1. Он позволит поднимать грузы весом до 0,1 т.

По разрывному усилию выбрали канат типа ЛК-Р конструкции 6?19 по ГОСТ 2688 - 69 диаметром dk=4,1 мм с разрывным усилием Sp=280,61 кгс.

Для механизма поворота были подобраны подшипники 8204 со статической нагрузкой 3060 кгс (внутренний диаметр = 20 мм, наружный = 40 мм) и радиальный подшипник 304 со статической нагрузкой 794 кгс (внутренний диаметр = 20 мм, наружный = 52 мм).
