Крановый буфер для литейного крана 180+63/20т
3D модель и чертежи в редактируемом формате Solid Edge 2020
В проекте представлена 3D модель с деталями и чертежи на изготовление кранового буфера с тарельчатыми пружинами. Узел изготовлен и установлен на литейном кране 180+63/20, который находится в эксплуатации уже 8 лет. Проект выполнен в Solid Edge 2020, сборочный чертёж также представлен в форматах PDF и JPG. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

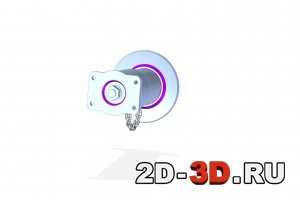

Список 3D моделей:1. Буфер. Сборочная 3D модель
2. Корпус
3. Пружина
4. Кронштейн
5. Гайка
6. Шайба
7. Втулка
8. Плита
Список чертежей:1. Буфер. Сборочный чертеж
2. Гайка
3. Шайба
4. Кронштейн
5. Плита
6. Втулка

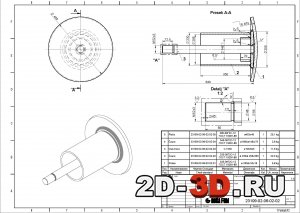

7. Корпус
8. Пружина
