Гидравлическая схема привода скрепера

813
MG322
11 октября 2019
  • 0

Формат файлов: Cdw, Word, Компас-3D, docx
Кол-во чертежей: 1

Гидропривод скрепера с ковшом емкостью свыше 10 м3

Курсовой проект


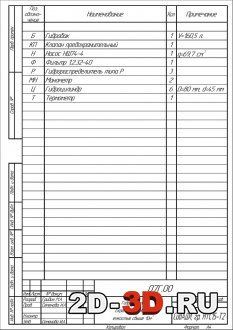

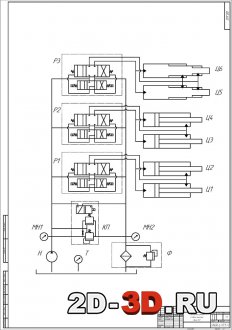

Гидравлическая схема гидропривода скрепера  Спецификация

В данной работе по исходным данным производился расчет гидропривода скрепера с ковшом емкостью свыше 10 м3.


В составе гидравлическая схема


Содержание работы:

Введение

1. Исходные данные для расчета гидропривода

2. Описание принципиальной гидравлической схемы

3. Расчет объемного гидропривода

3.1. Определение мощности гидропривода и насоса

3.2. Выбор насоса

3.3. Определение внутреннего диаметра гидролиний, скоростей движения

3.4. Выбор гидроаппаратуры, кондиционеров рабочей жидкости

3.5. Расчет потерь давления в гидролиниях

3.6. Расчет гидроцилиндра

3.7. Тепловой расчет гидропривода

Заключение

Список использованных источников



 Курсовой проект расчет гидропривода Определение мощности гидропривода и насоса   Расчет гидроцилиндра

В данной курсовой работе был проделан расчет части объемного гидропривода. Определены мощности гидропривода и насоса. Произведен выбор шестеренного насоса НШ71-4. Определены внутренние диаметры всасывающей, напорной и сливной гидролиний, а также скорость движения жидкости по ним. Произведен выбор гидроаппаратуры и рабочей жидкости. Рассчитаны потери давления в гидролиниях, определены диаметры поршня и штока гидроцилиндра, действительные значения усилия и скорости перемещения штока. Тепловой расчет гидропривода определил объем гидробака . Так же убедились в том, что в нашем гидроприводе нет необходимости устанавливать теплообменник.
