Гидроцилиндр Г-189.80.50.440
Чертежи с деталировкой гидроцилиндра бокового снегоочистителя БСО-12. Рабочие чертежи взяты с фирмы изгтовителя.
Г-189.80.50.440 БСО-122.85.00.000

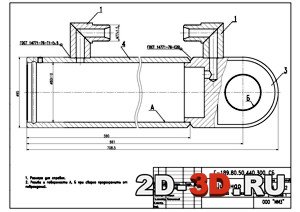

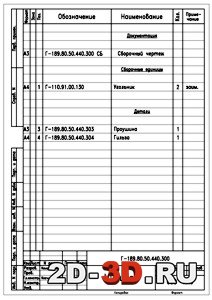

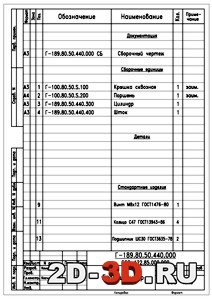

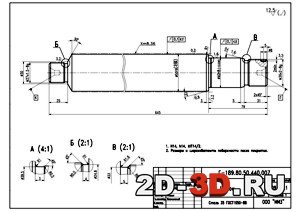

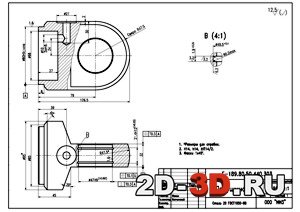

Сборочный чертёж гидроцилиндра, а также деталей входящих в его состав - цилиндр, гильза, проушина, шток, ухо. Спецификации к чертежам.
Размеры:
поршень - 80 мм
шток - 50 мм
ход - 440 мм
давление 16 МПа
масса 23.4 кг
