Гидроцилиндр ГЦШ 200-140-585

4 208
Аким
28 февраля 2017
  • 0

Формат файлов: Solidworks, SLDPRT
Кол-во 3D моделей: 13
Категории: Гидравлика гидроцилиндры гидроприводы / 3d модели Solidworks
Тип проекта Рабочий Кол-во листов (чертежей)
Формат Solidworks, SLDPRT

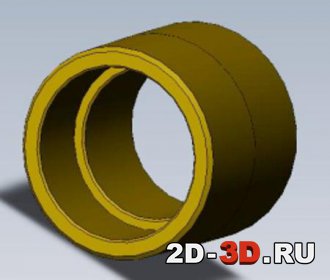

Втулка задняя Грязесъемник   Крышка задняя Крышка передняя
 Поршень  3d модель гидроцилиндра



В составе 3D модели: Сборка ГЦШ200-140-585, Букса, втулка задняя демпфирующая, втулка штока, гайка, гайка шпильки, гильза, гровер, крышка задняя, крышка передняя, поршень, шпилька, шток.

Гидроцилиндр диаметр поршня
-200, диаметр штока-140, рабочий ход -585 мм. приводной элемент гидравлических машин.
Объёмный гидродвигатель возвратно-поступательного движения. Принцип действия гидроцилиндров во многом схож с принципом действия пневмоцилиндров. Выдвижение штока осуществляется за счёт создания давления рабочей жидкости в поршневой полости, а возврат в исходное положение от усилия пружины. Усилие, создаваемое гидроцилиндрами данного типа, при прочих равных условиях меньше усилия, создаваемого гидроцилиндрами двустороннего действия, за счёт того, что при прямом ходе штока необходимо преодолевать силу упругости пружины. Пружина выполняет здесь роль возвратного элемента. В тех случаях, когда возврат производится за счет действия приводимого механизма, другого гидроцилиндра или силы тяжести поднятого груза, гидроцилиндр может не иметь возвратной пружины ввиду отсутствия необходимости. Такой принцип действия применяется в бутылочных домкратах.
Тип проекта Рабочий Кол-во листов (чертежей)
Формат Solidworks, SLDPRT
