Гидропривод с дистанционным управлением машины “Снегопогрузчик”

3 310
rihhansu
29 апреля 2014
  • 100

Формат файлов: Компас-3D, AutoCAD, cdw, dwg
Кол-во чертежей: 1
Категории: Гидравлика гидроцилиндры гидроприводы / Снегоуборочная техника
Гидропривод с дистанционным управлением машины "Снегопогрузчик”
Курсовой проект

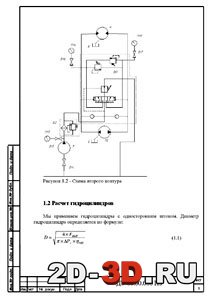

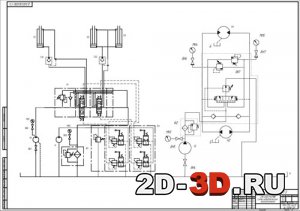

Список чертежей: схема гидравлическая принципиальная.

При выполнении курсовой работы был спроектирован объемный гидропривод с дистанционным управлением машины "Снегопогрузчик”. По расчетам выбрано необходимое гидрооборудование.
Произведен расчет потерь давления в гидросистеме для контуров, а также произведен проверочный расчет гидропривода, определен КПД гидропривода, произведен тепловой расчет гидропривода, в соответствии с которым определен необходимый объем гидравлической жидкости в баке. В соответствии с ГОСТ 16770-86 принят бак вместимостью 63 л.

Содержание пояснительной записки
Введение
1 Выбор гидродвигателей по заданным нагрузкам
1.1 Выбор номинального давления
1.2 Расчет гидроцилиндров
1.3 Расчет гидромоторов
1.4 Подбор гидронасосов
1.5 Выбор гидравлической жидкости
2 Расчет потерь давления в гидросистеме
2.1 Расчет диаметров трубопроводов
2.2 Расчет потерь давления по длине трубопроводов
2.2.1 Расчет потерь давления на трение в трубопроводах
2.2.2 Расчет потерь давления в местных сопротивления трубопроводов
3 Проверочный расчет гидросистемы. Определение КПД
3.1 Проверочный расчет гидросистемы
3.2 Расчет мощности и КПД гидромотора
4 Тепловой расчет гидропривода
4.1 Расчет требуемой поверхности теплоотдачи
Заключение
Список использованных источников
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас-3D, AutoCAD, cdw, dwg 24 (1)
