Чертеж гидроцилиндра
Проект с чертежом редактируемом формате .cdw Компас-3D и PDF
В проекте был выполнен чертеж гидроцилиндра + спецификации в редактируемом формате .cdw Компас-3D, которые дополнительно были продублированы в формат PDF. Файл легко редактируется, что позволяет использовать его в своих целях, как вариант – в качестве шаблона или примера для ваших работ.
Техническая характеристика:
1. Номинальное давление Рном, МПа - 32
2. Максимальное давление Pmax,МПа - 40
3. Максимальное усилие Fmax,Н - 78500
4. Скорость прямого хода v1, м/с - 0,075
5. Скорость обратного хода v2, м/с - 0,1725
6. Ход поршня s, мм - 500
7. Нагрузка FН, кН - 20
8. Перемещаемая масса, кг - 2000
9. КПД: механический/гидравлический - 0,9/,9
10. Мощность Р, кВт - 4,5

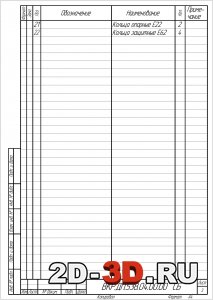

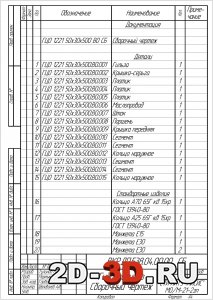

Список чертежей:1. Гидроцилиндр. Сборочный чертеж + спецификация
