Повышение производительности и универсальности одноковшового гидравлического экскаватора ЕК-14 с дорожной фрезой

Формат файлов: .cdw Компас-3D, .docx Word, .pdf, .png
Кол-во чертежей: 11
Теги: Фреза ЕК-14 Дипломная работа
Категории: Гидравлика гидроцилиндры гидроприводы / Экскаваторы

Тип проекта	Дипломный	Кол-во листов (чертежей)
Формат	.cdw Компас-3D, .docx Word, .pdf, .png	72 (11)


Целью данного дипломного проекта явилось повышение производительности и универсальности одноковшового гидравлического экскаватора при выполнении работ по ремонту автомобильных дорог. Разработка велась с учетом конструкторских решений, принятых на существующих машинах данного типа.
Для расширения технологических возможностей одноковшового гидравлического экскаватора при производстве работ по ремонту асфальтобетонных покрытий в дипломном проекте разработано рабочее оборудование, позволяющее применять его в качестве единицы для разрушения и удаления старого покрытия, что обеспечит одновременное разрушение и экскавацию асфальтобетона при производстве вскрышных работ.
В дипломном проекте было дано подробное описание конструкции рассматриваемой машины, выбран прототип для модернизации, выполнен расчет основных узлов и агрегатов, разработаны изменения в гидравлическую систему, выполнен расчет основных параметров рабочего оборудования, рассмотрены вопросы охраны труда и техники безопасности при выполнении работ, разработана технологическая карта на выполнение работ.
Расчеты в экономической части показали, что разрабатываемый вариант рабочего оборудования экскаватора имеет довольно низкий срок окупаемости и высокий экономический эффект от внедрения.
В проекте были выполнены расчетно-пояснительная записка в Word и чертежи в редактируемом формате Компас-3D. Также имеются патенты в формате PDF. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Список чертежей:
1. Экскаватор ЕК-14 с дополнительным рабочим оборудованием. Общий вид
2. Экскаватор ЕК-14 с дорожной фрезой. Схема гидравлическая принципиальная
3. Рабочее оборудование. Сборочный чертеж

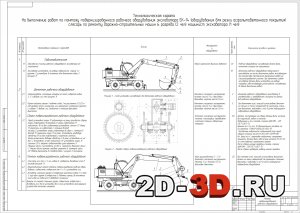

4. Техкарта на монтаж модернизированного рабочего оборудования
5. Маршрутная карта на выполнение работ по изготовлению вала
6. Техкарта на выполнение работ ЕК-14 с модернизированным рабочим оборудованием
7. Анализ конструкций
8. Вал
9. Втулка диска
10. Диск. Сборочный чертеж
11. Опора

Содержание расчетно-пояснительной записки:
ВВЕДЕНИЕ
1 ПАТЕНТНЫЙ АНАЛИЗ КОНСТРУКЦИЙ РАБОЧЕГО ОБОРУДОВАНИЯ ОДНОКОВШОВЫХ ЭКСКАВАТОРОВ
2 ПОДБОР БАЗОВОЙ МАШИНЫ. ОПИСАНИЕ ПРЕДЛАГАЕМОЙ МОДЕРНИЗАЦИИ
2.1 Подбор базовой машины
2.2 Описание предлагаемой модернизации
3 ОПИСАНИЕ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ МОДЕРНИЗИРОВАННОЙ МАШИНЫ
3.1 Работа гидросистемы
3.2 Гидропривод хода
3.3 Гидропривод поворота платформы
3.4 Гидропривод выносных опор и отвала
3.5 Гидропривод рукояти
3.6 Гидропривод стрелы
3.8 Гидропривод ковша и фрезы
3.9 Гидропривод вентилятора маслоохладителя и гидроуправления
3.10 Гидропривод фрезы
4 РАСЧЕТ ОСНОВНЫХ ПАРАМЕТРОВ ЭКСКАВАТОРА ПРИ РАБОТЕ С ФРЕЗЕРНЫМ ОБОРУДОВАНИЕМ
4.1 Тяговый расчет при работе с фрезерным оборудованием
4.2 Баланс мощности машины при работе с оборудованием для разрушшения покрытий
5 РАСЧЕТ ПРИВОДА ФРЕЗЫ
6 КОНСТРУКТОРСКАЯ ЧАСТЬ
7 МЕТРОЛОГИЯ И СТАНДАРТИЗАЦИЯ ПРИ ПРОЕКТИРОВАНИИ
8 РАСЧЕТ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ МОДЕРНИЗАЦИИ МАШИНЫ
9 ТЕХНИКА БЕЗОПАСНОСТИ, ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ И РЕСУРСОСБЕРЕЖЕНИЕ ПРИ РАБОТЕ МАШИНЫ
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
