Проектирование гидропривода одноковшового экскаватора

518
belgut_3
12 ноября 2023
  • 0

Формат файлов: .cdw Компас-3D, .docx Word
Кол-во чертежей: 6
Теги: БелГУТ
Категории: Гидравлика гидроцилиндры гидроприводы / Экскаваторы
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .cdw Компас-3D, .docx Word 17 (6)
Проектирование гидропривода одноковшового экскаватора
Курсовой проект с готовыми расчетами и чертежами в редактируемом формате .cdw Компас-3D

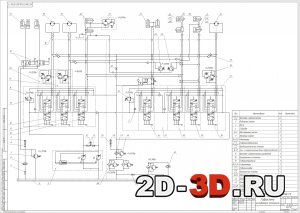

Гидроцилиндр (Сборочный чертеж) Гидросхема
Гидрокинематическая схема поворота платформыГайка
Расчетная схема
Выбор гидравлической схемыОпределение мощности первичного двигателяОпределение геометрических размеров рабочего оборудования

В данном курсовом проекте был выполнен расчет привода одноковшового универсального экскаватора (часть объемного гидропривода экскаватора). Также были определены параметры гидропривода, типоразмеры и выбрано стандартное гидрооборудование. Данный проект можно использовать как пример или шаблон для вашего проекта.

Исходные данные:
q=1,0м^3.
Рабочее оборудование – обратная лопата.

Техническая характеристика гидроцилиндра:
Диаметр поршня, мм – 135
Диаметр штока, мм – 85
Ход, мм – 1250
Номинальное давление, Мпа – 20
Максимальное давление, Мпа – 27
Рабочая жидкость – масло минеральное
Класс чистоты рабочей жидкости – не грубее 14 кл. по ГОСТ 17216-2001
Температура:
- окружающей среды - -30…+50
- рабочей жидкости - -10…+80
Номинальная скорость штока, м/с – 0,3
Полный установленный ресурс, не менее, циклов – 10 х 10^6
90-процентная наработка до отказа, не менее, циклов – 9 х 10^6
Давление строгивания, не более, Мпа – 1
Давление холостого хода, не более, Мпа – 0,5

Список чертежей курсовой работы:
1. Гидроцилиндр (Сборочный чертеж);
2. Поршень;
3. Гайка;
4. Гидросхема;
5. Гидрокинематическая схема поворота платформы;
6. Расчетная схема.

Содержание расчетно-пояснительной записки:
Введение
1. Выбор гидравлической системы и ее описание
2. Определение мощности первичного двигателя
3. Определение параметров насосной установки
4. Определение геометрических размеров рабочего оборудования
5. Определение энергоемкости операции и подбор силовых гидроцилиндров
5.1. Копание поворотом рукояти
5.2. Тяговый расчет гусеничной машины
5.3. Копание прямой лопатой
6. Расчет параметров механизма поворота
7. Заключение
8. Список литературы

Гидроцилиндр СпецификацияГидроцилиндр стрелы Спецификация 1Гидроцилиндр стрелы Спецификация 2
Определение параметров насосной установкиОпределение энергоемкости операций и подбор силовых гидроцилиндровРасчет параметров механизма поворота

БелГУТ, кафедра "ТТМиО".
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .cdw Компас-3D, .docx Word 17 (6)
