Установка водоотливная

3 664
rihhansu
24 марта 2014
  • 100

Формат файлов: Компас-3D, AutoCAD, cdw, dwg
Кол-во чертежей: 1
Категории: Чертежи проекты / Гидравлика гидроцилиндры гидроприводы
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас-3D, AutoCAD, cdw, dwg 18 (1)
Установка водоотливная
Курсовой проект

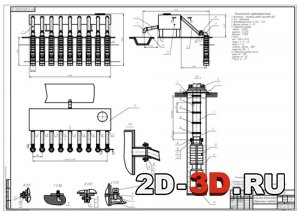

Список чертежей: установка водоотливная сборочный чертеж, спецификации.

Основой эксплуатационных расчетов скважинных водоотливных установок являются гидрогеологические расчеты, в результате которых определяется необходимый диаметр и глубина дренажных скважин, расстояние между ними, а также притока воды в отдельную скважину и в дренажную систему в целом.
Приток (дебит) воды в скважину зависит от гидравлического состояния подземных вод, вида скважины и схемы осушения.
По гидравлическому состоянию подземные воды могут быть напорными и безопорными. При бурении скважины уровень безнапорных подземных вод устанавливается на отметке, на которой встречается вода.
Статический уровень напорных вод устанавливается выше места вскрытия водоносного пласта. Первый от поверхности земли водоносный пласт может не иметь вышележащего водоупорного пласта. Воды такого водоносного горизонта являются безнапорными.

Исходные данные к проекту
Назначение – понижение уровня грунтовых вод
Тип – скважинная
Расположение – линейное
Мощность гидравлического горизонта – 5 м.
Статический напор подземных вод – 3,3 м.
Коэффициент фильтрации породы – .
Требуемое понижение уровня грунтовых вод – 2,8 м.
Количество скважин – 9
Диаметр скважин – 0,44 м.

Техническая характеристика
1. Назначение - понижение уровня грунтовых вод
2. Тип - скважинная
3. Производительность, м /час - 73,8
4. Высота подъема, м - 20
5. Габаритные размеры
длина, м - 13 800
ширина, м - 53 250
высота, м - 19 850
5. Насос
тип - ЭЦВ 4-10-25
подача, м  /ч - 30
напор, м - 55
частота, об/мин - 3000
мощность, кВт - 3
6. Габаритные размеры насоса
длина, мм - 1315
диаметр, мм - 60
7. Масса, кг - 31

Содержание пояснительной записки
Введение
1. Обоснование схемы водоотлива
2. Определение дебита скважины
3. Расчётный напор насосной станции
4. Расчётная толщина стенки нагнетательного трубопровода
5. Выбор насоса
6. Расчёт гидравлической характеристики
7. Параметры ожидаемого рабочего режима
8. Осуществляют проверку параметров ожидаемого рабочего режима
9. Годовые энергетические затраты на водоотлив
10. Удельные энергетические затраты на откачивание одного кубометра воды
Список использованной литературы
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас-3D, AutoCAD, cdw, dwg 18 (1)
