Проектирование плотины
Курсовой проект на тему: " Проектирование основных сооружений гидроузла"

Плотина чертёж

Расчёт плотины Определение нагрузок на сооружение Проектирование водосливного фронта

На листе графической части следующие чертежи:
Генплан (М 1:2000)
Разрез 1-1 (М 1:20)
Разрез 2-2 (М 1:400)
Разрез 3-3 (М 1:400)
План секций водосливной плотины (М 1:400).

Содержание расчётно-пояснительной записки:
Глава I. «Грунтовая плотина».
1.1 Выбор типа и профиля плотины.

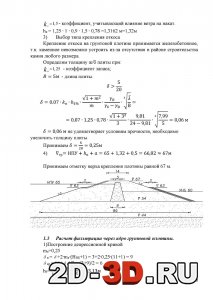

1.2 Определение отметки гребня и расчет крепления верхового откоса.
1.3 Расчет фильтрации через ядро грунтовой плотины.
1.4 Расчет фильтрации через основание грунтовой плотины.

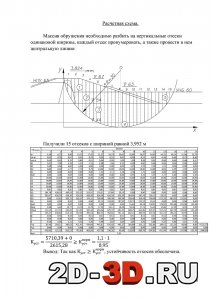

1.5 Расчет устойчивости откосов грунтовой плотины.
Глава II. «Бетонная водосливная плотина»
2.1. Выбор удельного расхода на рисберме

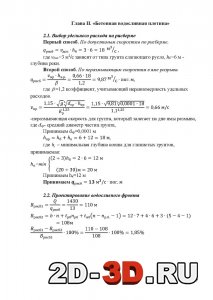

2.2. Проектирование водосливного фронта
2.3. Определение отметки порога водослива
2.4. Расчет сопряжения потока с НБ для конечного случая
2.6. Проектирование элементов крепления русла
2.6.1. Конструирование водобойной плиты
2.6.2. Конструирование ковша
2.6.3. Конструирование рисбермы
2.7. Конструирование водосливной плотины

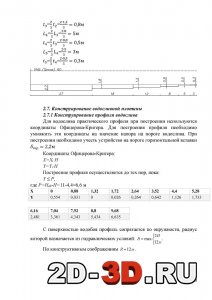

2.7.1 Конструирование профиля водослива
2.7.2 Конструирование водосливного порога
2.7.3 Конструирование фундаментной плиты
2.7.4 Выбор профиля быков
2.7.5 Конструирование верхнего строения

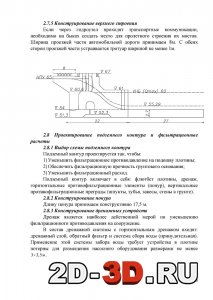

2.8 Проектирование подземного контура и фильтрационные расчеты
2.8.1 Выбор схемы подземного контура
2.8.2 Конструирование понура
2.8.3 Конструирование дренажных устройств
2.8.4 Проверка фильтрационной прочности
2.8.5 Определение фильтрационного противодавления на подземный контур
2.8.6 Определение фильтрационного расхода
2.9 Статические расчеты секций водосливной плотины

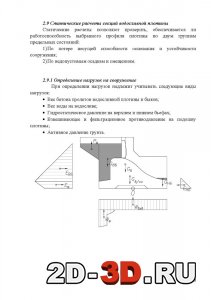

2.9.1 Определение нагрузок на сооружение
2.9.2. Расчет устойчивости плотины на плоский сдвиг
2.9.3. Расчет контактных напряжений
Список используемой литературы


Конструирование Расчетная схема плотины Выбор схемы подземного контура

Грунтовые плотины наиболее распространенный тип плотин, что объясняется возможностью полной механизации технологического процесса возведения плотины, от разработки грунта в карьере до укладки его в тело плотины.
Для возведения тела плотины могут использоваться любые материалы, находящиеся в ближайшем карьере. К грунтовым плотинам применяются меньшие требования по деформативности, нежели к другим типам плотин.
Исходя из геологических условий створа плотины, в основании которой залегает песок средней крупности и мелкой крупности, наличия местного строительного материала – песка средней крупности и мелкой крупности, то принимаем– земляную плотину с ядром.
Для возведения плотины необходима доставка сортированного камня для устройства наслойного дренажа в нижнем бьефе и низовой перемычки.
