Агрегат Ф1

6 697
Max
25 декабря 2007
  • 100

Формат файлов: dwg, AutoCAD
Кол-во чертежей: 5
Категории: Гидравлика гидроцилиндры гидроприводы / 2D
Тип проекта Кол-во листов (чертежей)
Формат dwg, AutoCAD
 Агрегат Ф1 перечерчивание чертежей из бумажного вида в электронный для дипломной работы

2d-3d.ruГидравлическая схема

Чертеж гидроцилиндра



Чертежи:

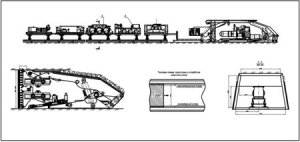

Агрегат Ф1

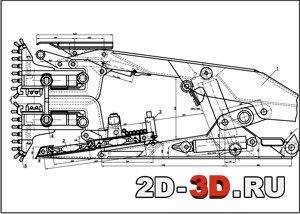

Модуль агрегата Ф1.

Модуль лавный.

Схема гидравлическая принципиальная.

Шаговый гидроцилиндр управления агрегатом по гипсометрии пласта.

Чертёж сделан в Autocad для скачивания dwg формат
