Амортизатор

8 814
Аким
21 июня 2016
  • 100

Формат файлов: AutoCAD, Компас, dwg, cdw, m3d, a3d
Кол-во 3D моделей: 5
Кол-во чертежей: 2
Категории: Инженерная графика, начертательная геометрия / КОМПАС-3D
Тип проекта Рабочий Кол-во листов (чертежей)
Формат AutoCAD, Компас, dwg, cdw, m3d, a3d

 Амортизатор

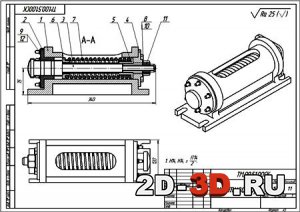

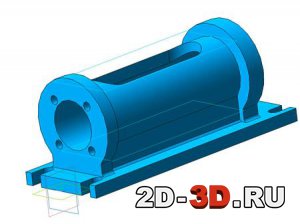

Сборочный чертеж амортизаторакорпусСборочный чертеж амортизатораспецификация



Скачать:




Список 3d моделей:  Корпус, крышка, буфер, крышка, втулка, втулка, пружина, амортизатор в сборе.


В комплекте чертёж со спецификацией.



Сборочный чертеж с С.К. Боголюбов "Чтение и деталирование сборочных чертежей. Альбом" Издательство Машиностроение Москва 1986 г. Шифр сборочной единицы МЧ00.51.00.00.СБ.

Тип проекта Рабочий Кол-во листов (чертежей)
Формат AutoCAD, Компас, dwg, cdw, m3d, a3d
