Проект "Внешние тепловые сети корпуса 15 Реконструкция" в городе Екатеринбурге

Рабочий проект


Блок стены канала   Внешниее тепловые сети корпуса 8. Реконструция

 Общие указания  План котлована

 Схема расположения элементов перекрытия Схема расположения днища и стен каналов тепловой сети







Список чертежей

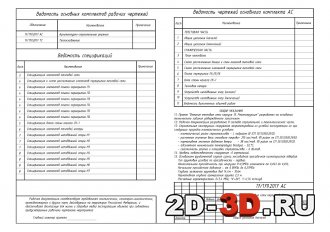

1) Общие указания (начало)

2) Общие указания (окончание)

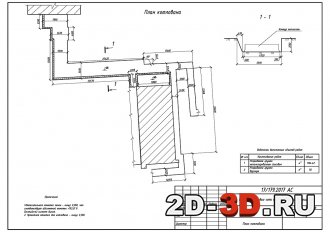

3) План котлована

4) Схема расположения днища и стен каналов тепловой сети

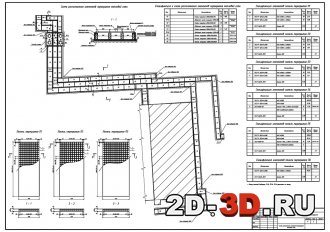

5) Схема расположения элементов перекрытия тепловой сети

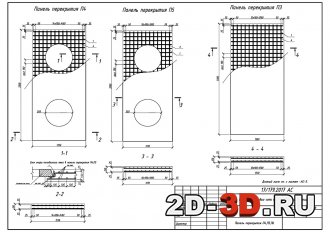

6) Плита перекрытия П4,П5,П6

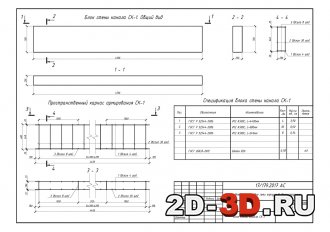

7) Блок стены канала СК-1

8) Тепловая камера

9) Устройство неподвижных опор (начало)

10) Устройство неподвижных опор (окончание)






КОНСТРУКТИВНЫЕ РЕШЕНИЯ:

        Тепловая сеть представляет собой подземное инженерное сооружения состоящее из трёх совмещённых непроходных каналов, тепловой камеры и колодца дренажного. Тепловая сеть служит для обеспечения теплоносителем энергопотребителя.

        Днище каналов тепловой сети железобетонная монолитная плита толщиной 150 мм из бетона класса В20 ГОСТ 26633-2012армированная двумя рядами сетки из арматурных стержней 12 А500С ГОСТ Р52544-2006 выполненная по бетонной подготовке из бетона класса В10

ГОСТ26633-2012.

        Стены каналов: толщина 250 мм, высота 700 мм.По верху наружных стен каналов выполнить монолитный бетонный пояс высотой 200 мм, ширина 250 мм, из бетона В25 ГОСТ 26633-2012,армировать арматурной сеткой 5Вр1 50х50 в один ряд,материал остальных стен- кирпичная кладка,индивидуальные сборные ж/б плиты, монолитный железобетон. Выполнение кирпичной кладки: кирпич бетонный М100 по ГОСТ 6133-99. Раствор кладки цементно-песчаный М75. Участок тепловой сети, проходящий вдоль оси 12 корпуса 8, выполнить в пристеночном лотке с устройством дренажного колодца. Пристеночный лоток выполнить из монолитного железобетона класса В20 ГОСТ 26633-2012, армирование - 12 А500СГОСТ Р 52544-2006. В местах устройства неподвижных опор в стенах каналов выполнить монолитные железобетонные участки толщиной 250 мм из бетона класса В20ГОСТ 26633-2012 армированные арматурными стержнями 12 А500С ГОСТ Р 52544-2006.На участке канала проходящем под автомобильной дорогой стены выполнить из индивидуальных сборных ж/б элементов толщиной 250 мм, высотой 700 мм.

        По наружному периметру каналов выполнить монолитную прижимную бетонную стенку толщиной 100 мм из бетона B25 ГОСТ26633-2012, на всю высоту лотка. Прижимную стенку

армировать арматурной сеткой 5Вр1 50х50 в один ряд с защитным слоем в 50 мм.

       Покрытие каналов тепловой сети: сборные железобетонные панели индивидуального изготовления. Панели покрытия расположены отдельно для каждого канала. Панели покрытия каналов толщиной 150 мм из бетона класса В20 ГОСТ 26633-2015, армирование - двумя рядами сетки из арматурных стержней ?12 А500С ГОСТ Р 52544-2006.

        Тепловая камера предусмотрена для подключения перспективных участков тепловой сети. Тепловая камера монолитная железобетонная из бетона класса В20 ГОСТ 26633-2015 армированная арматурными стержнями ?12 А500С ГОСТ Р 52544-2006. Покрытие тепловой камеры из сборных железобетонных панелей индивидуального изготовления с опиранием на стены тепловой камеры и балки покрытия. В покрытии тепловой камеры предусмотрено четыре люка для доступа в тепловую камеру. Опуск предусмотрен по стремянкам.

        Колодец дренажный состоит из сборных железобетонных элементов: плиты нижней ПН 10 ГОСТ 8020-90, трёх колец стеновых КС 10,9 ГОСТ 8020-90, плиты перекрытия 10,1 ГОСТ 8020-90, колодезного люка. Для сброса протечек из пристеночного лотка в колодец дренажный предусмотрена прокладка обетоненной стальной трубы 159х4,5 ГОСТ 10704-91.Трубу обетонить бетоном класса В20 ГОСТ 26633-2012.

        По поверхности стен и перекрытия тепловой сети выполнить усиленную оклеечную гидроизоляцию на битумной мастике по выровненной и обеспыленной поверхности в два слоя.



  АНТИКОРРОЗИОННАЯ ЗАЩИТА И ГИДРОИЗОЛЯЦИЯ:

   Антикоррозионную защиту и гидроизоляцию выполнять с соблюдением требований

СП28.13330.2012 "Защита строительных конструкций от коррозии" и ГОСТ9.402-80. Подготовка поверхности металлоконструкций перед окрашиванием должна включать в себя притупление острых кромок, удаление заусенцев, сварочных брызг,очистку от окислов и жировых загрязнений. Поверхность должна иметь третью степень очистки от окислов по ГОСТ 9.402-80 и первую степень обезжиривания. Все металлические изделия покрыть двумя слоями грунта ГФ-021 ГОСТ 25129-82.

Тип проекта Рабочий Кол-во листов (чертежей)
Формат AutoCAD, Dwg 11
