Молниезащита и заземление депо

Формат файлов: .dwg, AutoCAD
Кол-во чертежей: 4
Категории: Чертежи проекты / Электрические схемы проекты

Тип проекта	Рабочая документация	Кол-во листов (чертежей)
Формат	.dwg, AutoCAD	(4)

Данная рабочая документация соответствует заданию на проектирование, выданным техническим условиям, требованиям действующих технических регламентов, стандартов, сводов правил, других документов, содержащих установленные требования.
Молниезащита и заземление депо выполнены в соответствии с:
ПУЭ “ПРАВИЛА УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК”, 7 издание, далее ПУЭ-7;
СО 153-34.21.122-2003 “ИНСТРУКЦИЯ ПО УСТРОЙСТВУ МОЛНИЕЗАЩИТЫ ЗДАНИЙ, СООРУЖЕНИЙ И ПРОМЫШЛЕННЫХ КОММУНИКАЦИЙ”, далее СО;
РД 34.21.122-87 “ИНСТРУКЦИЯ ПО УСТРОЙСТВУ МОЛНИЕЗАЩИТЫ ЗДАНИЙ И СООРУЖЕНИЙ”, далее РД.
Объект относится к III категории молниезащиты, в соответствии с РД и к обычным, в соответствии с СО.
Удельное сопротивление грунта: 200 Ом*м.
Молниезащита объекта выполнена при помощи молниеприемной сетки с шагом не более 10 м. Сетка выполнена из стальной омедненной (толщина медного покрытия не менее 70 мкм) проволоки d8 мм (ZZ-11149).
В качестве токоотвода применяется стальная омедненная проволока d8 мм (ZZ-11149).
Установка токоотводов осуществляется при помощи зажима ZZ-11711 – на кровле, ZZ-11747 – на вертикальных поверхностях.
Для соединения проката по длине и в узлах используется универсальный зажим ZZ-11551A.
Все металлические элементы, размещенные на кровле, необходимо присоединить к токоотводу при помощи зажимов ZZ-11545A.
В качестве вертикального заземления используются омедненные стальные электроды длиной 3 м в местах опусков токоотводов.
При наличии ж/б конструкций их необходимо присоединить к токоотводам/заземляющему устройству.
Подключение к заземляющему устройству выполняется при помощи зажимов ZZ-005-064.

Список чертежей:
1. Схема молниезащиты, план кровли
2. Чертежи узлов соединений

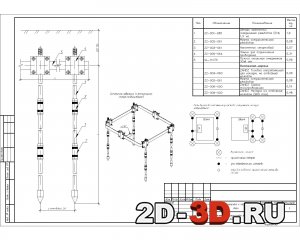

3. Заземляющее устройство прямоугольного контура
4. Общие данные, расчет сопротивления заземляющего устройства
