Проект ЭОМ Жилой дом

142
Павел Турцов
5 января 2023
  • 0

Формат файлов: Dwg AutoCAD, docx Word
Кол-во чертежей: 8
Категории: Чертежи проекты / Электрические схемы проекты
Тип проекта Рабочий Кол-во листов (чертежей)
Формат Dwg AutoCAD, docx Word (8)
Проект ЭОМ Жилой дом
Готовая рабочая документация в редактируемом формате .dwg (AutoCAD)
Данный проект может подойти к вашему в качестве примера или шаблона

План осветительных сетей 1-го этажа на отм. +0.000План осветительных сетей 2-го этажа на отм. +3.500

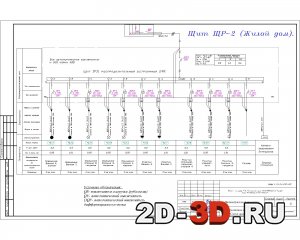

Однолинейная схема щита ВЩР (гараж)Однолинейная схема щита ЩР-1 (жилой дом)
Однолинейная схема щита ЩР-2 (жилой дом)План силовых и розеточных сетей 1-го этажа на отм. +0.000

Рабочая документация с ЭОМ. Помимо чертежей внутри содержится спецификация оборудования, ведомость документов и общие указания в формате .dwg (AutoCAD).

Список чертежей:
1. План силовых и розеточных сетей 2-го этажа на отм. +3.500;
2. План осветительных сетей 2-го этажа на отм. +3.500;
3. План силовых и розеточных сетей 1-го этажа на отм. +0.000;
4. Пример уравнивания потенциалов;
5. План осветительных сетей 1-го этажа на отм. +0.000;
6. Однолинейная схема щита ЩР-2 (жилой дом);
7. Однолинейная схема щита ЩР-1 (жилой дом);
8. Однолинейная схема щита ВЩР (гараж).

Спецификация оборудования лист 1Спецификация оборудования лист 2
Спецификация оборудования лист 3Общие указания
Ведомость доекументов
Тип проекта Рабочий Кол-во листов (чертежей)
Формат Dwg AutoCAD, docx Word (8)
