Энергоблок ГПУ 5х2 МВт

5 092
rihhansu
2 апреля 2014
  • 0

Формат файлов: AutoCAD, dwg
Кол-во чертежей: 20
Теги: Энергоблок Рабочий проект
Категории: Чертежи проекты / Электрические схемы проекты
Тип проекта Рабочий Кол-во листов (чертежей)
Формат AutoCAD, dwg (20)
Энергоблок ГПУ 5х2 МВт
Рабочий проект

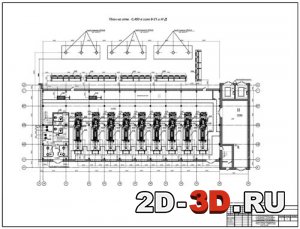

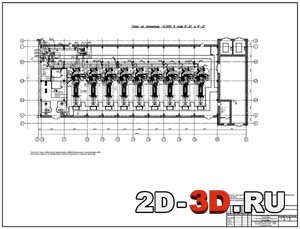

Трубопроводы. крепление трубопроводов. план на отм. -0.450 в осях 9-21 и А-ДТрубопроводы. план на отм. -0.450 в осях 9-21 и А-Д
Дренажные трубопроводы. план на отм.-0,450 в осях 9-21 и БВ-Д. план на отм.-0,450 в осях 9-21 и А-ДГазоходы. план на отм. +4,050 в осях. 9-19 и ВГ-Д. разрез 1-1
Список чертежей: дренажные трубопроводы планы; компоновка оборудования планы; принципиальная тепловая схема энергоблока, спецификация оборудования; газопоршневая установка принципиальная схема трубопроводов; трубопроводы, крепление трубопроводов планы; трубопроводы планы, разрезы, схема обвязки расширительных баков открытого типа для одной ГПУ; принципиальная схема маслоснабжения энергоустановок; принципиальная схема подачи антифриза к энергоустановкам; маслоснабжение и подача антифриза планы, разрезы, схемы; газоходы план, разрез 1-1; трубопроводы обвязка охладителей планы, разрезы; габаритные размеры охладителя; спецификации.

В состав энергоблока входит пиковая водогрейная котельная и   9 газопоршневых электрогенерирующих установок (ГПУ) фирмы "Caterpillar” G3520 C LE (одна из них резервная) Qтепл=2277 кВт, Qэл=2000 кВт/2500 кВА.
Строительство энергоблока производится в 4 этапа:
1-ый этап строительства - установка котлов ТТ100  мощностью 2500кВт - 2 шт. (см.  проект шифр 29-10-1);
2-ой этап строительства - установка котлов Logano S825L  мощностью 11200кВт - 2 шт.; установка аварийных ДГУ Cat 3516 B  - 1,6 МВт - 2шт (выполнен сторонней организацией);
3-ий этап строительства - установка ГПУ G3520 C LE - Qтепл=2277 кВт, Qэл=2000 кВт - 5шт.;
4-ий этап строительства - установка ГПУ G3520 C LE - Qтепл=2277 кВт, Qэл=2000 кВт - 4шт.
Тип проекта Рабочий Кол-во листов (чертежей)
Формат AutoCAD, dwg (20)
