Разработка комбинированной энергетической установки
Дипломный проект

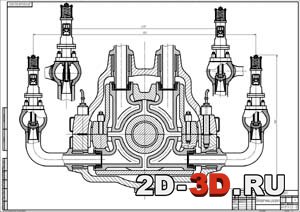

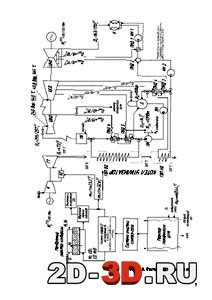

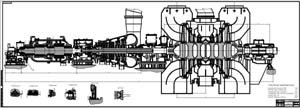

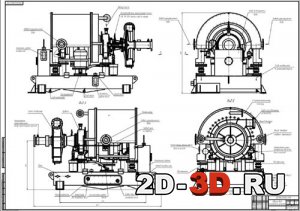

Список чертежей: общий вид испытательной установки, продольный разрез турбины, поперечный разрез, полумуфта левая, наладка токарная, кондуктор, наладка сверлильная, турбина, комбинированная установка с параллельной схемой работы, сравнение вариантов тепловой схемы ПГУ, схема измерений, варианты тепловых схем, тепловая схема ПГУ.
В рамках дипломного проекта была поставлена задача: разработать энергетическую установку, эффективную, удовлетворяющую требованиям, предъявленным в генеральной схеме и работающую с пониженным уровнем вредных выбросов. Дополнительно необходимо обеспечить возможность независимого функционирования газотурбинной и паротурбинной её частей.
Выбор оптимальной тепловой схемы проектируемой энергетической установки является предметом первого раздела ИЧ ДП. Были рассмотрены схемы комбинированных установок, реализованные в современной электроэнергетике. Среди всех схем были отобраны 2 как наиболее полно удовлетворяющие представленным требования к независимой работе ПТУ и ГТУ. Был произведен подробный тепловой и газодинамический расчет ПТУ, работающей в составе этих схем. Предпочтение той или другой схеме необходимо отдавать в зависимости от условий в которых работает ПГУ. Мной, как более приоритетные, были приняты условия частой смены нагрузки энергоблока, что приводит к одинаковому по времени %-му соотношению автономной работы ПТУ и работы её по ПГ-циклу. Поэтому предпочтение было отдано полузависимой схеме работы.
В конструкторской части кроме теплового, предварительного и проектировочный расчет ПТУ, работающей на двух режимах, был произведен расчет на прочность лопатки ЦСД и корпуса ЦВД на нераскрытие стыка.
В технологической части рассматривалось производство левой полумуфты, соединяющей вал турбины с валом генератора. Разработан технологический процесс и выполнены чертежи следующих наладок. Также для выполнения отверстий под соединительные болты был спроектирован кондуктор для сверления.
Второй раздел исследовательской части посвящен разработке программы испытаний такой высокотемпературной ПТУ, работающей на водородном топливе.
Если у Вас есть большое количество дешевого электричества Вы можете купить и установить оборудование для майнинга.
Содержание пояснительной запискиВведение
Конструкторская часть
Выбор основных параметров
Предварительный термодинамический расчет турбины

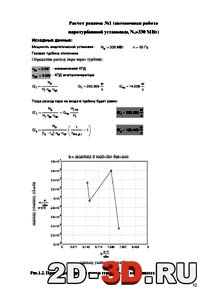

Расчет режима №1 (автономная работа ПТУ)

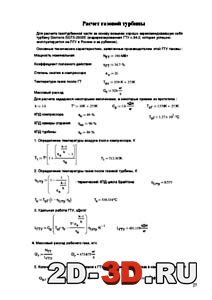

Расчет газовой турбины и реактора газификации
Расчет режима №2 (комбинированная работа ГТУ и ПТУ)
Расчет проточной части
Расчеты на прочность
Описание спроектированной турбоустановки
Технологическая часть
Исследовательская часть
Выбор тепловой схемы ПГУ
Разработка программы и методики предварительных испытаний опытного образца высокотемпературной водородной турбины мощностью 100 кВт
Организационно-экономическая часть
Промышленная экология и безопасность труда
Список литературы
Приложения
