Однороторная молотковая дробилка М600х400

949
airi_chan
15 мая 2023
  • 100

Формат файлов: .cdw, Компас-3D, .dwg, AutoCAD, .docx, Word
Кол-во чертежей: 5
Теги: Молотковые дробилки
Категории: Чертежи проекты / Дробилки, мельницы, сепараторы
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .cdw, Компас-3D, .dwg, AutoCAD, .docx, Word 26 (5)
Однороторная молотковая дробилка М600х400
Курсовой проект с чертежами в Компас-3D и AutoCAD

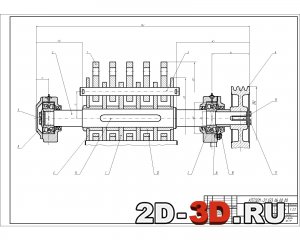

Сборочный чертёж дробилки Ротор

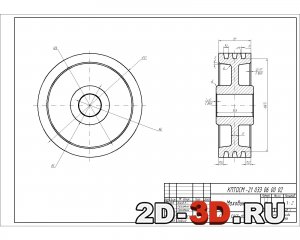

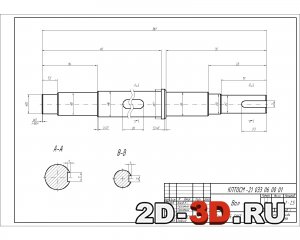

МаховикВал

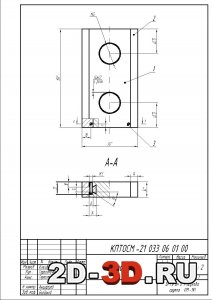

Молоток

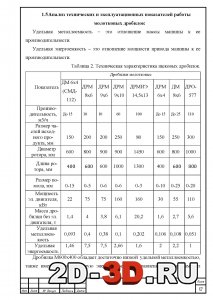

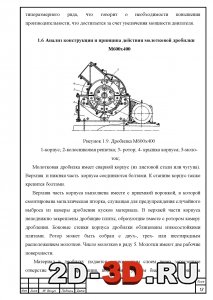

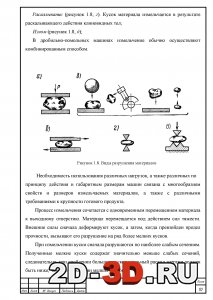

Анализ конструкции и принципа действия дробилкиАнализ технических и эксплуатационных показателей работыВиды разрушения материалов

В данной курсовой работе было разработано техническое предложение на модернизацию однороторной молотковой дробилки М600х400. В результате проведенного анализа конструкции молотковой дробилки в данной можно заключить, что она имеет ряд преимуществ, однако основным недостатком этой дробилки является быстрый износ молотков, а так же возникновение аварий при попадании в дробилку недробимых предметов и невозможность дробления влажных пород. Задачей модернизации является повышение прочности молотков.

Техническая характеристика:
Производительность на каменноугольном шлаке, м^3/ч – 12-15
Диаметр ротора, мм – 600
Длина ротора, мм – 400
Число молотков:
При шестирядном расположении – 30
При трехрядном расположении – 15
Размер загрузочного отверстия, мм – 460х280
Размер загружаемых кусков, мм – до 150
Размер щели в щеливых плитах, мм – 32
Частота вращения ротора, об/мин – 1250
Мощность электродвигателя, кВт – 17
Габаритные размеры, мм:
Длина – 1100
Ширина – 1100
Высота – 1150
Масса дробилка (без электродвигателя), кг - 1100

Список чертежей:
1. Сборочный чертеж дробилки;
2. Вал;
3. Маховик
4. Молоток;
5. Ротор.

Содержание пояснительной записки:
1 ИЗУЧЕНИЕ И АНАЛИЗ СВЕДЕНИЙ О КОНСТРУКЦИЯХ МАШИН ДЛЯ ИЗМЕЛЬЧЕНИЯ И ПРОЦЕССАХ, ПРОИСХОДЯЩИХ В НИХ
1.1 Назначение и область применения машин для измельчения
1.2 Классификация машин для дробления
1.3 Сущность и основные закономерности процесса дробления
1.4 Показатели оценки качества конечной продукции, производимой машиной м600400
1.5 Анализ технических и эксплуатационных показателей работы молотковых дробилок
1.6 Анализ конструкции и принципа действия молотковой дробилки М600х400
1.7 Заключение
2 ПРОВЕДЕНИЕ ПАТЕНТНЫХ ИССЛЕДОВАНИЙ И АНАЛИЗ ИХ РЕЗУЛЬТАТОВ С ЦЕЛЬЮ ВЫЯВЛЕНИЯ ТЕНДЕНЦИЙ РАЗВИТИЯ  МОЛОТКОВЫХ ДРОБИЛОК
2.1 Разработка задания на проведение патентных исследований
2.2 Регламент поиска
2.3 Оформление результатов поиска
3 ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ
СПИСОК ЛИТЕРАТУРЫ

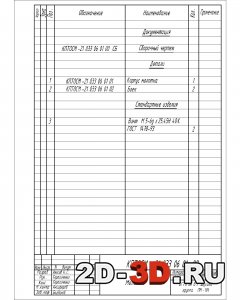

СП дробилкаСП молотокСП ротор
Достоинства и недостатки дробилкиОсновные закономерности процесса дробленияПоказатели оценки кач-ва конечной продукции
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .cdw, Компас-3D, .dwg, AutoCAD, .docx, Word 26 (5)
