Дробилка однороторная

5 124
rihhansu
2 января 2015
  • 0

Формат файлов: Компас, AutoCAD, cdw, dwg
Кол-во чертежей: 2
Теги: Роторные дробилки
Категории: Чертежи проекты / Дробилки, мельницы, сепараторы
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, cdw, dwg 35 (2)
Дробилка однороторная
Курсовой проект

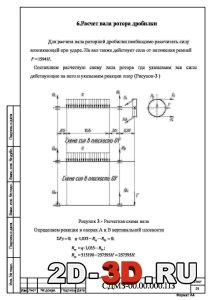

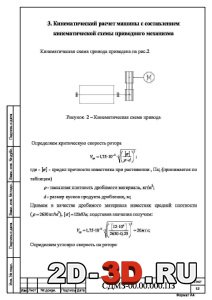

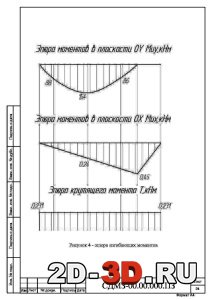

Кинематический расчет машиныРасчет вала ротора дробилкиЭпюра изгибающих моментов

Список чертежей: дробилка однороторная, вал ротора, спецификации.

В курсовом проекте представлена конструкция однороторной дробилки среднего и мелкого дробления, произведён расчёт её основных параметров, разработаны мероприятия по охране труда.
В процессе работы проведён анализ существующих конструкций, рассмотрены тенденции развития данной машины на мировом рынке, проведён анализ существующих машин.

Техническая характеристика
1. Размер загружаемых кусков, мм 250
2. Производительность, м /ч 26,9
3. Диаметр ротора, мм 1035
4. Длина ротора, мм 1035
5. Мощность двигателя, кВт 9

Содержание пояснительной записки
Реферат
Введение
2. Предназначение, описание конструкции и технологического процесса машины
2.  Определение основных параметров на основании исходных данных
3. Кинематический расчет машины с составлением кинематической схемы приводного механизма
4. Расчет мощности привода и выбор двигателя
5.Определение силовых параметров
6.Расчет вала ротора дробилки
7. Расчет подшипников вала ротора
8. Техника безопасности
9. Заключение и основные  выводы
Список используемых источников
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, cdw, dwg 35 (2)
