Валковая дробилка 3

6 681
rihhansu
11 января 2016
  • 0

Формат файлов: AutoCAD, Word, dwg, doc
Кол-во чертежей: 4
Теги: Валковые дробилки
Категории: Чертежи проекты / Дробилки, мельницы, сепараторы
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, doc 84 (4)
Валковая дробилка
Курсовой проект

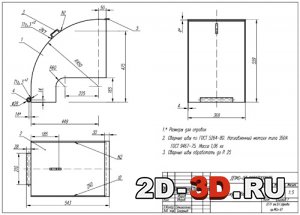

Дробилка валковаяКожух левый

Валок подвижныйВал

Схема заземляющего устройстваСхема определения угла захвата в валковых дробилкахРасчет вала. Определение диаметра выходного конца вала



 Список чертежей: дробилка валковая, валок подвижный, сборочный чертеж (кожух левый, кожух левый, боковина, плита верхняя), деталировка (полумуфта, вкладыш, втулка, полумуфта, вал), спецификации.

Валковые дробилки применяют для среднего и мелкого дробления как твердых материалов прочностью ?сж ? 150МПа, так и мягких и хрупких материалов ?сж ? 80МПа.
Основными рабочими органами валковой дробилки являются цилиндрические валки, вращающиеся навстречу друг другу. Материал для измельчения подается в дробилку сверху, затягивается валками, раздавливается, частично истирается и выгружается из нее. Для увеличения истирающего эффекта валки могут иметь разную окружную скорость вращения. Количество валков в дробилке бывает от одного до четырех. В четырехвалковой дробилке одна пара валков располагается над другой, то есть в одном корпусе монтируют как бы две двухвалковые дробилки.

 Техническая характеристика:
1. Производительность, т/ч -8
2. Редуктор Ц2У-160-25-21 МУ2
3. Электродвигатель 4А112М4У3 N=5,5 кВт, n=1500  мин-1
4. Частота вращения валков, мин-1-60
5. Диаметр валка, м -0,75
6. Ширина валка, м -0,35

 В ПЗ отсутствует экономическая часть.

 Содержание пояснительной записки
Введение
1. Технологическая часть
1.1. Технологическая схема производства
 2.Специальная часть.
2.1. Конструкция и принцип действия валковой дробилки
2.2. Патентный поиск и анализ результатов.
2.3. Расчет кинематических параметров валковой дробилки
2.3.1. Определение угла захвата в валковых дробилках и соотношение
между диаметром валков и размерами поступающего
материала
2.3.2. Определение числа оборотов валков
2.3.3. Определение производительности валковой дробилки
2.3.4. Определение мощности, потребляемой валковой дробилкой
2.3.5. Определение усилий в частях валковой дробилки
2.3.6. Расчет вала. Определение диаметра выходного конца вала
2.3.7. Расчет подшипника
2.3.8. Расчет муфты
2.3.9. Расчет амортизирующего устройства
2.3.10. Расчет шпоночного соединения
2.4. Эксплуатация и ремонт валковой дробилки.
3. Электрическая часть.
3.1. Схема силовых цепей
3.2. Схема управления
3.2.1. Управление  двигателем транспортера загрузки
3.2.2. Управление двигателями дробилки
3.2.3. Запуск транспортера загрузки
3.3. Схема сигнализации
3.3.1. Световая сигнализация
3.3.2. Звуковая сигнализация
4. Безопасность жизнедеятельности
4.1. Организация охраны труда на предприятии ПСМ
4.2. Характеристика и анализ производственных условий
4.3. Охрана окружающей среды
4.4. Пожарная безопасность
4.5. Мероприятия, исключающие травматизм и профессиональные
заболевания
4.6. Защита от поражения электрическим током
4.7. Расчет заземляющего устройства
5. Экономическая часть
5.1. Технико-экономическое обоснование
5.2 Оценка экономической эффективности  инвестиционного проекта
5.2.1. Расчет капитальных вложений
5.2.2. Изменение текущих расходов(себестоимости продукции) по  факторам
5.2.3. Изменение денежных потоков
5.2.4. Расчет показателей экономической эффективности проекта
5.3. Планирование себестоимости продукции и основных технико-экономических  показателей
5.3.1. Планирование себестоимости продукции
5.3.2. Корректировка основных технико-экономических показателей
Заключение
Список литературы
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, doc 84 (4)
