Конусная дробилка крупного дробления 1200/150

4 318
Александр Пенин
22 мая 2021
  • 0

Формат файлов: Компас, AutoCAD, Word, cdw, dwg, docx
Кол-во чертежей: 6
Теги: Konysnaia_drobilka
Категории: Чертежи проекты / Дробилки, мельницы, сепараторы
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, docx 24 (6)
Расчет конусной дробилки крупного дробления 1200/150
Курсовой проект
Дробилка конусная крупного дробленияКонструктивно-технологическая схема дробильно-сортировочного завода

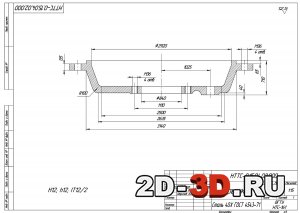

КрышкаКольцо опорное

Список чертежей в Компасе и одновременно в AutoCAD:
  1. Дробилка конусная крупного дробления
  2. Конструктивно-технологическая схема дробильно-сортировочного завода
  3. Крышка

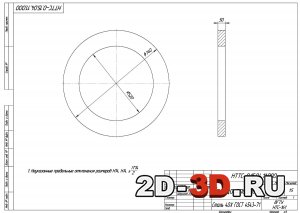

  4. Кольцо опорное

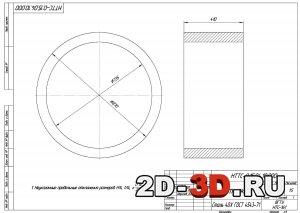

  5. Втулка

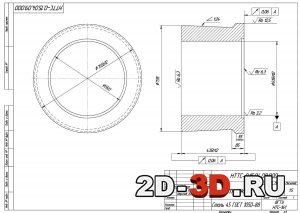

  6. Втулка

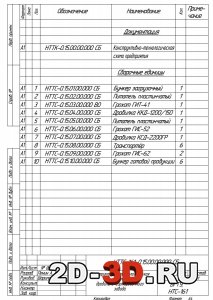

  7. Спецификация
Исходные данные
  • Максимальный размер загружаемых кусков - 1200мм
  • Максимальный размер выгружаемых кусков 150мм
  • Масса дробилки - 235 т
  • Масса подвижного конуса - 42,16 т
  • Диаметр основания подвижного конуса - 1,9
  • Мощность электродвигателя – 2x200
В данном курсовом проекте рассматривается расчёт конусной дробилки ККД 1200/150. Проведён расчёт основных параметров, производительности, расчет на прочность главного вала.
В настоящее время ведутся работы по созданию новых способов разрушения горных пород для приготовления щебня, его классификации и обогащения. Большое внимание уделяется созданию новых высокоэффективных передвижных дробильно-сортировочных установок (11ДСУ). Несмотря на весьма значительные размеры приемных отверстий головных дробилок современных ПДСУ, обусловливающих наибольшую крупность кусков исходного материала и производительность 120-140 т/ч при переработке изверженных пород, эти параметры в ряде случаев уже не удовлетворяют требованиям строительных организаций. Необходимы комплексы более крупного и высокопроизводительного оборудования, обеспечивающие годовую производительность 500-650 тыс.т.
Создание таких комплексов быстромонтируемого оборудования требует не только принципиально новых конструктивных решений узлов и агрегатов, но и решения вопросов, связанных с транспортировкой чрезвычайно тяжелых машин. Поэтому при выборе компоновочной схемы таких агрегатов необходимо учитывать ограничения их размеров, обусловленные транспортными габаритами.
Проводимый комплекс работ позволит значительно повысить технический уровень дробильно-сортировочного оборудования и тем самым увеличить выпуск и улучшить качество нерудных строительных материалов.
ВтулкаВтулка
Технические характеристики
1. Тип дробилки: Конусная (ККД)
2. Ширина загрузочного отверстия: 200мм
3 Максимальный размер кусков питания: 1000мм
4 Номинальная ширина разгрузочной щели: 150мм
5 Степень измельчения: 3,7
6 Производительность: П=680 м3/час
7 Мощность: N=400кВт

Содержание пояснительной записки
Введение
1. Основы расчета технологической схемы и выбор оборудования
1.1 Расчет технологической схемы и выбор оборудования
1.1.1 Расчет числа стадий дробления
1.1.2 Выбор дробилки первой стадии дробления

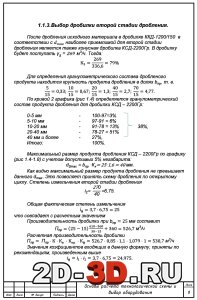

1.1.3.  Выбор дробилки второй стадии дробления

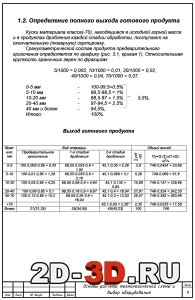

1.2. Определение полного выхода готового продукта

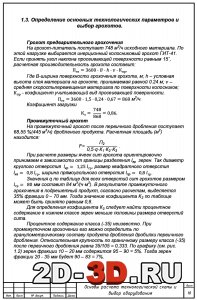

1.3. Определение основных технологических параметров и выбор грохотов
2. Определение основных технологических параметров и расчет элементов конструкции дробилок на прочность
2.1. Усилие дробления
2.2. Расчет на прочность главного вала
2.3. Производительность дробилок ККД
2.4. Мощность дробилок ККД
3. Особенности эксплуатации оборудования
4. Охрана труда
Заключение
Список используемой литературы


СпецификацияВыбор дробилки второй стадии дробленияОпределение основных технологических параметров и выбор грохотов

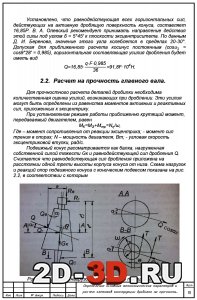

Выход готового продуктаСхема нагрузок и реакций опор подвижного конуса
