Модернизация валковой дробилки

8 385
Max
25 апреля 2011
  • 80

Теги: Валковые дробилки
Категории: Чертежи проекты / Дробилки, мельницы, сепараторы
Тип проекта Кол-во листов (чертежей)
Формат

Модернизация валковой дробилки
 Курсовой проект








В ходе курсового проекта был произведён патентный анализ и выбран механизм, который всё больше находит применение в строительной технике для измельчения твёрдых материалов. Сконструировано устройство для фиксации подвижной щеки дробилки при пуске, остановке и остановки в критической ситуации механизма, которое снижает энергоёмкость рабочих процессов за счёт снижения металлоемкости.

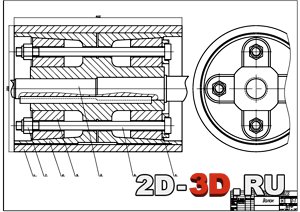

Чертежи: общий вид дробилки, валок, спецификации, детали (корпус, вал, бандаж, кольцо распорное).



Технические характеристики:
1. Наибольший размер исходного материала 50 мм
2. Наибольший размер готового материала 10 мм
3. Производительность 60 м/ч
4. Мощность главного двигателя не более 102 кВт
5. Мощность пускового двигателя не более 10 кВт
 6. Номинальная масса дробилки 8 т



Содержание
Введение
1. Назначение, краткое описание устройства и работы машины
2. Анализ уровня техники в области машин. Исследовательская часть проекта
3. Определение основных параметров машины и рабочего оборудования
3.1 Конструктивные параметры
3.2 Нагрузки в основных элементах
3.3 Производительность дробилки
3.4 Мощность двигателя
4 Эскизное конструирование валка. Обоснование компоновочных решений
5 Мероприятия по технике безопасности и охране окружающей среды
Заключение
Литература

Кафедра «Детали машин, путевые и строительные машины»

 Чертежи выполнены в AutoCad.
