Модернизация рабочих органов щековой дробилки

2 466
Аким
28 ноября 2016
  • 0
Формат файлов: AutoCAD, Word, dwg, doc
Кол-во чертежей: 1

Модернизация рабочих органов строительных машин

Курсовой проект

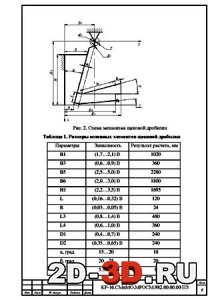

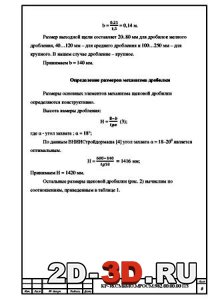

Щелковая дробилкаОпределение размеровСхема механизмаСхема дробилкиСхема приемного отверстияРазмеры профиля


Скачать:


В составе чертежи: план цеха (участка) или машинно – аппаратная схема производства формат, общий вид оборудования формат, схема смазки оборудования формат, ремонтный чертеж вала.

Дробильное оборудование широко применяется при переработке природных и искусственных материалов. Подсчитано, что на измельчение (дробление и помол) ежегодно тратиться не менее 5% всей производимой в мире энергии, включая энергию двигателей внутреннего сгорания. Масштабы переработки сырья определяют повышенные требования к качеству применяемого дробильного оборудования и подтверждают актуальность работ, связанных с его совершенствованием.


СОДЕРЖАНИЕ РПЗ:

Введение

1 Назначение, краткое описание устройства и работы машины заданного типа; описание принципиальной кинематической схемы машины

2 Определение основных параметров машины и рабочего оборудования

2.1 Расчет геометрических параметров

2.2 Расчет кинематических параметров

2.3 Определение производительности

2.4 Определение мощности привода

2.5 Определение параметров маховика

2.6 Определение передаточного отношения

2.7 Определение габаритных, установочных и присоединительных размеров дробилки

3 Техника безопасности, охрана окружающей среды и ресурсосбережение при работе машины

Заключение

Литература

В результате проектирования была получена щековая дробилка со следующими параметрами:

- Ширина приемного отверстия В = 600 мм;

- Длина камеры дробления L = 900 мм;

- Ширина выходной щели b = 163 мм;

- Высота камеры дробления Н = 1420мм;

- Высота подвижной щеки Нщ = 1695 мм;

- Частота вращения главного вала n = 218,8 об/мин;

- Производительность дробилки П = 59,5 м3/ч;

- Привод дробилки:

Двигатель 4А200L4 У3: N = 45 кВт, n = 1470 об/мин;

Клиноременная передача: тип ремня М, максимальный диаметр шкива

D1=250 мм, диаметра ведомого шкива D2 = 1750 мм, длина ремня

L=6300 мм; количество ремней 2;

- Масса маховиков m = 1156 кг.

Тип проектаУчебныйКол-во листов (чертежей)
ФорматAutoCAD, Word, dwg, doc33
