Курсовая работа по магнитным методам обогащения

Формат файлов: .dwg AutoCAD, .docx Word, .cdw Компас-3D
Кол-во чертежей: 3
Теги: Технологическая схема производства Санкт-Петербургский горный университет
Категории: Чертежи проекты / Дробилки, мельницы, сепараторы

Тип проекта	Курсовой	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .docx Word, .cdw Компас-3D	30 (3)


В данном курсовом проекте были определены все технологические показатели обогащения с расчетом качественно-количественной, водно-шламовой и схемы цепи аппаратов Лебединского месторождения железных руд. Были выполнены расчетно-пояснительная записка в Word и чертежи в редактируемом формате AutoCAD. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Мелкодробленая железная руда поступает из бункера на сухую магнитную сепарацию в сепараторы 2ПБС 90/250 в количестве 12 шт., после чего концентрат подается на 1-ю стадию измельчения в шаровую мельницу МШЦ 7320х11300 в количестве 1 шт. После измельчения руда поступает на 1-ю стадию мокрой магнитной сепарации в сепараторы ПБМ 150/300 в количестве 5 шт. Далее концентрат идет на 2-ю стадию измельчения в мельницы МШЦ 7320х12500 в количестве 2 шт. Затем руда поступает на операцию классификации в гидроциклоны ГЦ-710 в количестве 14 шт. (10 основных и 4 в резерве). Пески гидроциклона возвращаются на доизмельчение в мельницы. Слив классификатора поступает на 2-ю стадию мокрой магнитной сепарации в сепараторы ПБМ-ПП-150/300 в количестве 10 шт. Далее концентрат поступает на 3-ю стадию мокрой магнитной сепарации в сепараторы ПБМ-П-150/300 (12 шт.).
Хвосты после стадии сухой магнитной сепарации поступают в отвалы. Хвосты с остальных стадий обогащения поступают на хвостохранилище. После 3-й стадии мокрой магнитной сепарации получается окончательный концентрат, который в дальнейшем идет на операции сгущения и сушки, т.к. концентрат содержит 45% твердого.
На ОФ поступает руда с содержанием полезного компонента 32,0%, на выходе содержание повышается до 66,5%, что является оптимальным для дальнейшей металлургической переработки.

Список чертежей:

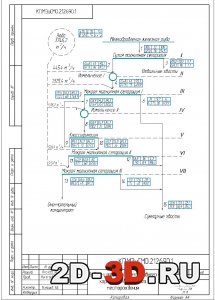

1. Водно-шламовая схема главного корпуса Лебединского месторождения
2. Схема цепи аппаратов
3. План и разрез цеха магнитного обогащения

Содержание расчетно-пояснительной записки:
1. Расчет качественно-количественной схемы
2. Расчет шламовой схемы, расчет воды
3. Выбор и расчет оборудования
3.1. Измельчение
3.1.1. Расчет мельницы i-ой стадии измельчения
3.1.2. Расчет мельницы ii-ой стадии измельчения
3.2. Расчет гидроциклона
3.3. Магнитная сепарация
3.3.1. Сухая магнитная сепарация
3.3.2. Мокрая магнитная сепарация
Заключение
Библиографический список

Аннотация
В курсовой работе проведен расчет схемы обогащения для железных руд, произведен расчет качественно-количественной и водно-шламовой схем, расчет и выбор оборудования. Выполнен чертеж водно-шламовой схемы, схемы цепи аппаратов. Так же выполнен чертеж плана и разреза главного корпуса.
Работа выполнена в объеме 28 страниц, включает 16 таблиц, 1 рисунок и графическую часть из 1-го чертежа формата А1 и 2-х чертежей формата А2.
Abstract
The coursework calculated enrichment scheme for iron ore, calculated the technological and water slurry circuit schemes , the calculation and selection of equipment. The drawing of the water-slurry circuit, the circuit diagram of the apparatus has been completed. A drawing of the plan and section of the main building was also made.
Work done in the volume 28 pages, includes 16 tables, 1 drawing and the graphical part of 1 drawing А1 and 2 drawings A2.

Санкт-Петербургский горный университет кафедра ОПИ
