Самосвал на базе МАЗ 6516
Расчет подвески, расчет и определение основных параметров рессор.
Курсовой проект

Самосвал МАЗ-6516 (вид общий)Подвеска передняя (сборочный чертеж)

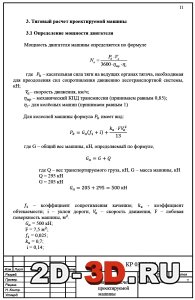

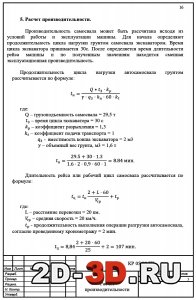

Расчетная схема для определения опорных реакций двухосной транспортной системыОпределение мощности двигателяРасчет производительности

Список чертежей:
  1. Самосвал МАЗ-6516 (вид общий)
  2. Подвеска передняя (сборочный чертеж)
Самосвал грузоподъемностью до 30 т. на базе шасси МАЗ 6516.
Курсовая работа по дисциплине "Дорожно-строительные машины", проект самосвала на базе МАЗ 6516. Выполнен расчет самосвала на базе шасси МАЗ 6516. Произведены тяговые расчеты проектируемой машины, определение мощности ДВС, расчет опорных реакций и устойчивости, производительность и подвеска. Графическая часть представлена общим видом проектируемой машины и чертежом рессоры.
Целью выполнения курсового проекта является проектирование самосвала.
В первом разделе описано назначение и область применения проектируемой машины.
Во втором разделе указаны технические характеристики.
В третьем разделе выполняется тяговый расчет и определение мощности двигателя.
В четвертом разделе определены опорные реакции проектируемой машины.
В пятом разделе определена производительность проектируемой машины.
В шестом разделе рассчитана подвеска.
В результате спроектирован самосвал 8Х8.
В данной курсовой работе, согласно заданию, были проведены расчеты:
  • по определению тяговой характеристики,
  • по определению опорных реакций,
  • по определению производительности.
Данный самосвал имеет двигатель мощностью в 194 кВт, 8-ступенчатую коробку передач и колесную базу повышенной проходимости 8х8.
В ходе выполнения курсового проекта было определено влияние различных факторов на работу машины. Так же была выполнена разработка подвески машины

Техническая характеристика
  1. Назначение автомобиля: самосвал
  2. Тип двигателя: 4-х тактный, дизельный
  3. Ширина автомобиля, мм: 2550
  4. Высота автомобиля, мм: 3650
  5. Колея передних/задних колес, мм: 2032/1855
  6. Грузоподъемность автомобиля, кг: 30000
  7. Максимальная скорость, км/ч: 100
  8. Время разгона до 60 км/ч, с: 40
  9. Расход дизельного топлива, л/100 км: 7
Содержание пояснительной записки
Реферат
Введение
1 Назначение и область применения проектируемой машины
2 Описание конструктивной схемы проектируемой машины и техническая характеристика машины
2.1 Описание конструктивной схемы проектируемой машины
2.2 Техническая характеристика машины
3 Тяговый расчет проектируемой машины
3.1 Определение мощности машины
4 Определение опорных реакций проектируемой машины
4.1 Расчет опорных реакций
4.2 Определение продольной и поперечной устойчивости
5 Расчет производительности
6 Расчет подвески
6.1 Общие сведения
6.2 Расчет и определение основных параметров рессор
Заключение
Список использованных источников


Техническая характеристика машиныРасчет опорных реакцийРасчет подвески грузовика. Определение основных параметров рессор.
