Рыхлитель на базе трактора Т-130

11 985
Max
25 января 2011
  • 100

Теги: Рыхлитель
Категории: Чертежи проекты / Строительная техника машины
Тип проекта Кол-во листов (чертежей)
Формат

Курсовой проект
по дисциплине «Машины для земляных работ»
Рыхлитель
 2803 КП МЗР 00.00.00

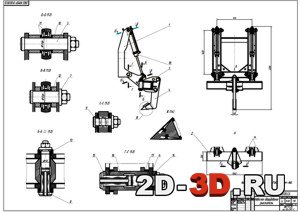

Навесное оборудование рыхлителяСхема
Определение производительностиРасчет на прочностьСпецификация навесного оборудования



Данный курсовой проект содержит расчетную и графическую часть. Расчетная часть выполнена на 17 листах формата А4 и несет в себе расчет основных параметров рыхлителя (тяговый расчет, расчет на прочность, расчет гидропривода, патентную проработку).


Графическая часть содержит: сборочный чертеж рыхлителя со спецификацией, сборочный чертеж навесного оборудования со спецификацией, деталировку рабочего оборудования выполненную на 8 листах формата А4 (втулка, пальцы, шайбы).

Техническая характеристика рыхлителя:
Базовый трактор Т-130
Мощность двигателя 118 кВт
Число зубьев 1
Максимальная глубина рыхления 450 мм
Наибольшее тяговое усилие 94 кН
Скорость движения: вперед 3,6-12,25 км/ч, назад 4,9-9,9 км/ч.
Габаритные размеры: длина 6,2 м.,       ширина 3,2 м., высота 3,065 м.
Масса навесного оборудования рыхлителя т 1,43, общая 17,43 т.

 Содержание
Реферат
Введение
1 Тяговый расчет рыхлителя и определение его производительности
1.1 Тяговый расчет
1.2 Производительность рыхлителя
2 Выбор расчетных положений и расчет на прочность
2.1 Определение усилий, развивающихся при подъеме и заглублении стоек  рыхлителя
2.2 Расчет пальца механизма изменения рабочего положения
3 Расчет гидропривода
3.1 Предварительный расчет
3.1.1 Исходные данные
3.1.2 Выбор типа и марки насоса
3.1.3 Выбор гидроцилиндра
3.1.4 Выбор гидрораспределителя
3.1.5 Выбор тормозных клапанов и гидрозамков
3.1.6 Выбор трубопроводов
3.2 Проверочный расчет
3.2.1 Расчет потерь давления в гидросистеме
3.2.2 Расчет выходных параметров гидроцилиндров
3.2.3 Расчет КПД гидропривода
3.2.4 Тепловой расчет гидропривода
4 Патентная проработка
4.1 Рабочий орган рыхлителя
 Список используемой литературы
