Машина для уборки и брикетирования снега

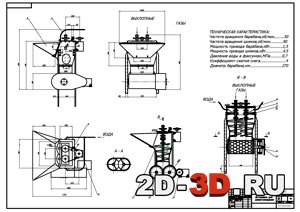

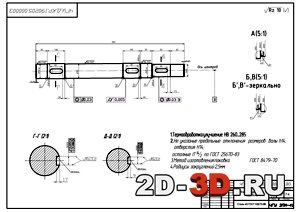

Установка для брикетированияЧертеж оси пресующего барабана

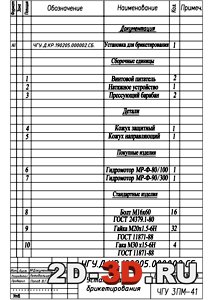

Курсовой проект включает расчетную записку и чертежи: общий вид оборудования для прессования снежного покрова на базе трактора "Беларусь"МТЗ-82.1, ось прессующего барабана, установка для брикетирования, спецификации.

Основная характеристика:
Марка базовой машины МТЗ-82.1 "Беларусь"
Мощность машины 94 кВ
Рабочая скорость машины 7 км/ч
Транспортная скорость машины 30 км/ч
Скорость выгружающего конвейера 0,6 м/с
Вес оборудования 1100 кг

Навесное оборудование:

Заборный орган снегоочиститель Амкадор 95-12
Производительность снегоочистителя 85,7 м/ч
Ширина захвата 2 м
Высота захвата 0,87 м
Производительность установки 12,24 м/ч
Емкость бака 3,3м

Температура подогрева от выхлопных газов 17 С

Техническое задание.Спроектировать специальную машину для уборки снежного покрова и изготовления из него шаров диаметром 75 мм. Машина предназначается для уборки снега на прилегающих, дворовых территориях, а также на вспомогательных дорогах малой загруженности, поэтому должна быть маневренной и компактной. Производительность автомобиля: . Базовая машина: трактор “БЕЛАРУСЬ” МТЗ-82.

Вывоз снежной массы за город тем способом, которым он осуществляется в настоящее время, неэкономичен вследствие недогруза автомобилей. Грузовики загружаются рыхлой снежной массой, плотность которой не превышает , поэтому при объеме кузова 10  масса снега составит всего 4 т. При номинальной грузоподъемности 12 т недогрузка составляет 66,6%. Естественно, говорить о положительном экономическом эффекте при таком раскладе не приходится. Решить проблему более полного использования грузоподъемности автомобилей можно путем загрузки в кузова спрессованного снега плотностью близкой к .

В результате курсовой работы была спроектирована установка для изготовления снежных брикетов. Конструкция представляет собой компактный, маневренный, легкий в управлении, не требующий специальных навыков вождения базовый автомобиль с установленными на его платформу прессовальным агрегатом и вспомогательными устройствами. Машина может эффективно использоваться как мелкими коммунальными хозяйствами для уборки дворов и прилегающих территорий, так и достаточно крупными организациями, специализирующимися на уборке снежного покрова, очистке дорог, аэродромом, горнолыжных трасс. Так как в конструкции использован базовый трактор “Беларусь” МТЗ-82.1, то такая установка также пригодна и для индивидуального использования на частных приусадебных участках, фермах, дачных кооперативах.

Чертежи выполнены в AutoCAD.
