Модернизация трехроторного снегоочистителя ЭСО-3
Курсовой проект

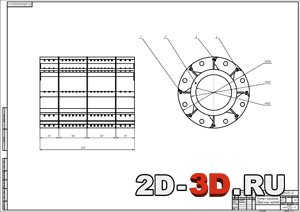

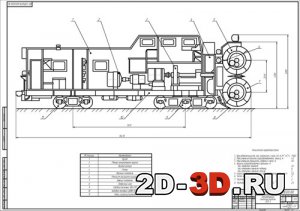

Список чертежей: трехроторный снегоочиститель ЭСО-3, кинематическая схема трехроторного снегоочистителя ЭСО-3, ротор-питатель (сборочный чертеж).

Снежные заносы   всегда  были проблемой для движения  поездов  зимой.
Для очистки путей от глубоких снежных заносов – до 4 – 4,5 м – созданы роторные снегоочистители – машины с активным рабочим органом.
Роторные снегоочистители предназначены для расчистки глубоких заносов. Рабочими органами у них служат роторные устройства: они срезают и захватывают снег лопастями вращающегося ротора и отбрасывают его в сторону от пути.
Трёхроторный снегоочиститель имеет один выбросной ротор и два ротора-питателя, расположенных один над другим, что позволяет увеличить высоту убираемого слоя снега. Питатели направляют струю снега в выбросной ротор.

Техническая характеристика
1.Производительность при плотности снега 0,5 т/м  ,м /ч 7500
2.Максимальная высота разрабатываемого заноса, м 4,5
3.Максимальная дальность отброса снега, м 50
4.Ширина разрабатываемой траншеи, м:
при закрытых крыльях 3,4
при открытых крыльях поверху 6
при открытых крыльях понизу 5
5.Скорость при максимальной производительности, км/ч 0,5
6.Число питателей, шт. 2
7.Частота вращения питателей, с 2
8.Частота вращения выбросного ротора, с 2,5

Содержание пояснительной записки
Введение
1 Общие сведения о роторных снегоочистителях
2 Описание конструкции трехроторного снегоочистителя ЭСО-3
2.1 Питатели
2.2 Ротор выбросной с приводом
2.3 Ротор
2.4 Крылья с механизмом открытия
2.5 Подрезной нож
2.6 Тормоз и пневматическая система
2.7 Мотор-генераторная группа
3 Патентный анализ
4 Расчет рабочего оборудования трехроторного снегоочистителя   ЭСО-3
4.1 Расчет ротора-питателя
4.2 Расчет выбросного ротора
5 Разработка мероприятий по технике безопасности и охране труда
5.1 Общие положения
5.2 Меры безопасности при работе электроснегоочистителя роторного типа с питателями
Литература
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас-3D, AutoCAD, cdw, dwg 32 (3)
