Направляющая выдвижной опоры грузовика

184
Aleksey356
27 сентября 2020
  • 0

Формат файлов: AutoCAD, dwg, pdf
Кол-во чертежей: 1
Направляющая выдвижной опоры грузовика
Рабочие чертежи

Направляющая выдвижная опора

Выдвижная опора грузовика предназначена для его стабилизации при погрузочно-разгрузочных работах.

Разработчик: Projectmech.ru

Выдвижная опора служит для обеспечения устойчивости автокрана и разгрузки ходовой части базового автомобиля при работе стрелой.

По конструктивному исполнению выдвижная опора состоит из корпуса, закрепленного на кузове грузовика, из которого выдвигается направляющая на необходимую величину, на которой в свою очередь находится колено. Из колена выдвигается шток, который через опору упирается в грунт и поднимает машину.

Шток представляет собой корпус с днищем, c гидравлическим цилиндром одностороннего действия, поршнем, головкой цилиндра. На штоке закреплена опора. Опора имеет шаровую головку и соединена со штоком шарнирно двумя хомутами. Шаровая головка затянута хомутами так, чтобы опора проворачивалась в днище штока от усилия руки без ощущения люфта. Степень затяжки регулируется шайбами. Шарнирное соединение обеспечивает приспособляемость опоры к неровностям рабочей площадки.

Гидроцилиндр жестко прикреплен к корпусу штока и через колено и направляющую к неподвижной раме автокрана. При подаче рабочей жидкости в поршневую полость шток гидроцилиндра начинает выдвигаться, и опора, сидящая на штоке шарнирно, упирается в грузовую площадку, вывешивая автокран.

Выдвижные опоры применяются на выпускаемых автокранах Soosan, надежны и долговечны в эксплуатации.

Список чертежей
  1. Чертеж направляющей выдвижной опоры
  2. Спецификация

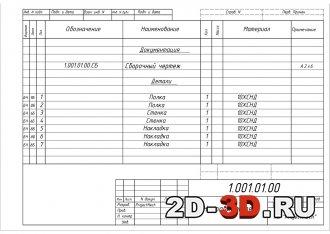

Спецификация направляющей (1) Спецификация направляющей (2)
Тип проекта Рабочие чертежи Кол-во листов (чертежей)
Формат AutoCAD, dwg, pdf (1)
