Проектирование легкового автомобиля

3 303
Max
12 октября 2018
  • 0

Формат файлов: dwg, AutoCAD, pdf
Кол-во чертежей: 2
Теги: Легковой автомобиль
Категории: Чертежи проекты / Автомобили, грузовики, уборочная техника
Тип проекта Учебный Кол-во листов (чертежей)
Формат dwg, AutoCAD, pdf 25 (2)

Курсовая работа по теме: "Проектирование Легкового автомобиля" + расчет кпп


Легковой автомобиль КПП

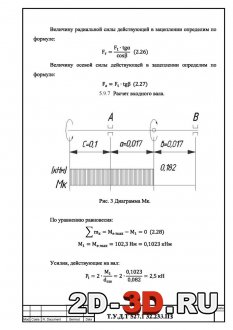

Расчет входного вала  Технико-эксплуатационные свойства автомобиля  Тяговый расчет автомобиля




Список чертежей:

1. Чертеж автомобиля (2 вида)

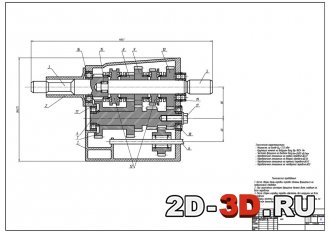

2. Чертеж кпп (не хватает спецификации)



Содержание пояснительной записки и расчётов (в формате PDF)

Введение

1. Выбор и обоснование исходных данных

1.1. Определение полной массы автомобиля

1.2. Определение количества осей автомобиля

1.3. Определение нагрузки на оси автомобиля

1.4. Определение координат центра тяжести

1.5. Подбор шин и определение радиуса качения колеса

1.6. Механический КПД трансмиссии

1.7. Фактор обтекаемости автомобиля kF

8 2. Тяговый расчет автомобиля

9 2.1. Определение эффективной мощности двигателя и построение внешней скоростной характеристики двигателя

9 2.2. Расчет передаточных чисел трансмиссии

10 3. Техно-эксплуатационные свойства  автомобиля

3.1. Тягово-скоростные свойства

3.2.  Динамический паспорт автомобиля

14 3.3. Тормозные свойства

16 3.4. Устойчивость автомобиля

3.5. Управляемость автомобиля

3.6. Плавность хода

3.7. Проходимость автомобиля

3.8. Топливная экономичность автомобиля

4. Компоновка автомобиля

5. Расчет КПП

5.1 ИСХОДНЫЕ ДАННЫЕ

5.2 Кинематический расчет коробки передач

2.1 Радиус качения колеса

5.3  Выбор кинематической схемы коробки передач

5.4 Определение межосевого расстояния

5.5 Определение параметров зацепления зубчатых колес

5.6 Определение суммарного числа зубьев зубчатых пар коробки передач

5.7 Определение чисел зубьев колес зубчатой пары первой передачи

5.8 Определение геометрических параметров зубчатых колес

5.9 Статический расчет

5.9.1 Определение крутящих моментов и частот вращения на валах на всех передачах

5.9.2 Выбор твердости, термической обработки и материала колес

5.9.3 Определение допустимых контактных напряжений

5.9.4 Определение напряжений изгиба

5.9.5 Проверка зубьев колес по контактным напряжениям

5.9.6 Определение силы в зацеплении

5.9.7 Расчет входного вала

5.9.8 Определение диаметра входного вала.

Литература


Дополнительно чертежи машин
Тип проекта Учебный Кол-во листов (чертежей)
Формат dwg, AutoCAD, pdf 25 (2)
