Скоростной снегоочиститель. Базовое шасси: ЗИЛ-432722.
Малогабаритная аэродромная машина.

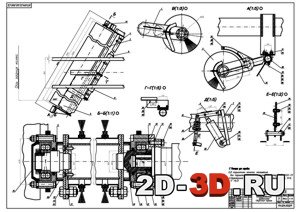

Щеточное оборудование снегоочистительной машины

Скачать:
Для скачивания материала Вам необходимо перейти в VIP группу

Чертежи: общий вид снегоочистительной машины, рабочее оборудование, бункер, конвейер, рама толкающая, оборудование щеточное, плуг.

Колесная формула 4X4
База 3340 мм
Длина 5400 мм
Двигатель Д-245.12-90 ММЗ
Масса снаряженного шасси автомобиля 4450 кг
Допустимая полная масса автомобиля 8460 кг
Нагрузка на дорогу через шины:
- передних колес 2815 кг
- задних колес 1635 кг
Скорость движения шасси автомобиля, км/ч:
- минимальная устойчивая 2,9
- максимальная 70
Радиус поворота 8,1 м
Контрольный расход топлива при V=60 км/ч 19л/100 км

7 чертежей формата А1 от дипломного проекта в AutoCad, спецификаций нет.
