Фрезерно-роторный снегоочиститель ФРЭС-2

652
igrek3006
15 ноября 2023
  • 0

Формат файлов: .cdw Компас-3D, .docx Word
Кол-во чертежей: 3
Теги: БелГУТ
Категории: Автомобили, грузовики, уборочная техника / Железнодорожные вагоны, поезда, путевые машины / Снегоуборочная техника
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .cdw Компас-3D, .docx Word 27 (3)
Фрезерно-роторный снегоочиститель ФРЭС-2
Готовый курсовой проект с расчетами и чертежами в редактируемом формате .cdw Компас-3D

Фрезерно-роторный снегоочиститель ФРЭС-2 Фрезы
Схема кинематическая принципиальная

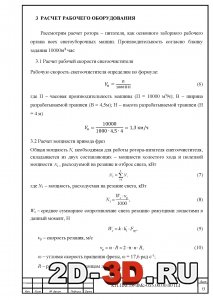

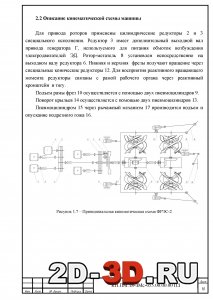

Описание кинематической схемы машиныРасчет выбросного ротораРасчет рабочего оборудования

В данном курсовом проекте был рассмотрен фрезерно-роторный снегоочиститель ФРЭС-2. Роторные снегоочистители предназначены для очистки пути от глубоких снежных заносов толщиной до 4,5 м при плотности слежавшегося снега до 800 кг/м3.
Был произведен тяговый расчет снегоочистителя, расчет основных параметров снегоочистителя, рассмотрены основные вопросы охраны труда, производственной и пожарной безопасности, меры снижения вредного воздействия на окружающую среду при работе машины.

Техническая характеристика ФРЭС-2:
1. Производительность – 10000 м3/ч
2. Толщина очищаемого слоя – 4,5 м
3. Рабочая скорость – 1 км/ч
4. Ширина разрабатываемой траншеи
при закрытых крыльях – 3,6 м
при открытых крыльях,
поверху – 5,1 м
понизу – 4,6 м
5. Дальность отброса снега – 40 м
6. Транспортная скорость – 100 км/ч
7. Масса – 80 т.

Исходные данные:
Номер задания - 97
Толщина очищаемого слоя снега, м - 4,5
Плотность снега, т/м3 - 0,5
Производительность, м3/ч - 10000
Дальность отброса, м - 40

Список чертежей:
1. Фрезерно-роторный снегоочиститель ФРЭС-2 – общий вид;
2. Фрезы;
3. Схема кинематическая принципиальная.

Содержание расчетно-пояснительной записки:
ВВЕДЕНИЕ
1 НАЗНАЧЕНИЕ, ОПИСАНИЕ УСТРОЙСТВА И РАБОТЫ МАШИНЫ
1.1 Описание принципа действия машины
2.2 Описание кинематической схемы машины
2 ТЯГОВЫЙ РАСЧЕТ МАШИНЫ
3 РАСЧЕТ РАБОЧЕГО ОБОРУДОВАНИЯ
4 ТЕХНИКА БЕЗОПАСНОСТИ И ЭКОЛОГИЧЕСКАЯ БЕЗОПАСНОСТЬ ПРИ РАБОТЕ МАШИНЫ
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

СпецификацияТехника безопасностиТяговый расчет машины
Фреза

БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТРАНСПОРТА
БелГУТ
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .cdw Компас-3D, .docx Word 27 (3)
