Техническое решение узлов возведений перегородок и оконных, дверных примыканий, вогнутых и выпуклых гипсокартонных участков, потолочных гипсокартонных конструкций с применением изоляционных плит и матов URSA.

1 832
89123897530
18 июня 2022
  • 0

Формат файлов: dwg AutoCAD
Кол-во чертежей: 26
Категории: Блоки AutoCAD Компас библиотеки элементов / Строительство, технология монтажа
Тип проекта Рабочий Кол-во листов (чертежей)
Формат dwg AutoCAD 26 (26)
Техническое решение узлов в редактируемом формате dwg AutoCAD
Альбом технических решений узлов озведений перегородок и оконных, дверных примыканий, вогнутых и выпуклых гипсокартонных участков, потолочных гипсокартонных конструкций с применением изоляционных плит и матов URSA.

Монтаж листов. Схемы расположенияПотолки криволинейной формы. Примеры
Спецификация крепёжных элементовДеформационный шов, однослойная обшивка


В альбоме технических решений представлены узлы возведений перегородок и оконных, дверных примыканий, вогнутых и выпуклых гипсокартонных участков, потолочных гипсокартонных конструкций с применением изоляционных плит и матов URSA.

Список чертежей:
1. М 8.5/08 – 3.1 Монтаж листов. Схемы расположения

2. М 8.5/08 – 3.2 (6 листов)
Лист 1. Потолок ПП1
Лист 2. Разрезы А-А, Б-Б
Лист 3. Устройство потолка на прямом подвесе ПЗ-1
Лист 4. Устройство потолка на анкерном подвесе АП-2 или АП-1
Лист 5. Деформационный шов (однойслойная обшивка)
Лист 6. Деформационный шов (двухслойная обшивка)

3. М 8.5/08 – 3.3 (7 листов)

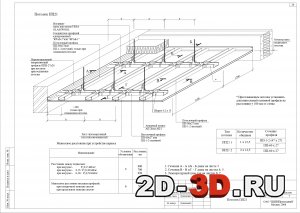

Лист 1. Потолок ПП21
Лист 2. Соединение основного и несущего профиля ПП 27х60 или ПП-1-2 между собой соединителем одноуровневым «Краб-2» или «Краб-1»
Лист 3. Разрезы А-А и Б-Б
Лист 4. Устройство потолка на анкерном подвесе с зажимом АП2 или АП 1 (продольный монтаж)
Лист 5. Устройство потолка на прямом подвесе ПЗ-1
Лист 6. Деформационный шов (однойслойная обшивка)
Лист 7. Деформационный шов (двухслойная обшивка)

4. М 8.5/08 – 3.4 (6 листов)
Лист 1. Потолок ПП22
Лист 2. Разрезы А-А и Б-Б
Лист 3. Устройство потолка на анкерном подвесе АП2 или АП 1
Лист 4. Устройство потолка на прямом подвесе ПЗ-1
Лист 5. Деформационный шов (однойслойная обшивка)
Лист 6. Деформационный шов (двухслойная обшивка)

5. М 8.5/08 – 3.5 (8 листов)
Лист 1. Потолки сложной конфигурации. Примеры
Лист 2. П-образные элементы конструкции (а+б+в+г < 500 мм)
Лист 3. Примеры применения. Обшивка несущей балки – ступенчатое расположение
Лист 4. Примеры применения. Потолочный блок – ступенчатое расположение. Создание выступа с орнаментом
Лист 5. Вертикальные пластины. Создание выступа
Лист 6. Создание карниза
Лист 7. Зубчатый потолок
Лист 8. Переход потолка на другой уровень

6. М 8.5/08 – 3.6 (4 листа)
Лист 1. Потолки криволинейной формы. Примеры
Лист 2. Выполнение свода
Лист 3. Плавный переход потолка в другой уровень
Лист 4. Создание карниза

7. М 8.5/08 – 3.7 (5 листов)
Лист 1. Размещение различного оборудования в конструкциях потолка
Лист 2. Варианты навески предметов на потолки и допустимые нагрузки на крепёжные элементы
Лист 3. Примеры пропуска трубопроводов
Лист 4. Встраиваемый светильник с креплением к дополнительным профилям
Лист 5. Огнезащитная обшивка встраиваемых светильников

8. М 8.5/08 – 3.8  (6 листов)
Лист 1. Спецификация стальных элементов
Лист 2. Спецификация стальных элементов
Лист 3. Спецификация стальных элементов
Лист 4. Спецификация стальных элементов

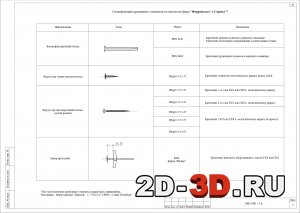

Лист 5. Спецификация крепёжных элементов по каталогам фирм «Феррометал» и «Сормат»
Лист 6. Спецификация крепёжных элементов по каталогам фирм «Феррометал» и «Сормат»


8 чертежей на 26 листах (всего 26 чертежей, из них 6 спецификаций)


Деформационный шов, однослойная обшивкаПотолки сложной конфигурации. Примеры
Потолок ПП21Потолок ПП22
Тип проекта Рабочий Кол-во листов (чертежей)
Формат dwg AutoCAD 26 (26)
