Проектирование дощатоклееных конструкций покрытия и несущего каркаса одноэтажного промышленного здания Вариант №23

1 344
AlisA_
18 сентября 2021
  • 0

Формат файлов: AutoCAD, Adobe Reader, Word, dwg, pdf, cdw, Компас, docx
Кол-во чертежей: 1
Категории: Чертежи проекты / Деревянные конструкции
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Adobe Reader, Word, dwg, pdf, cdw, Компас, docx 31 (1)

Проектирование дощатоклееных конструкций покрытия и несущего каркаса одноэтажного промышленного здания
Вариант №23
Курсовой проект
 План каркаса здания М1:200; клеефанерная плита покрытия М1:20; дощатоклееная полурама из прямоугольных элементов Р1 М1:40; узел 1 М1:10; узел 2 М1:10; спецификации

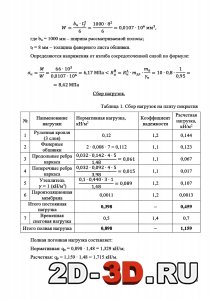

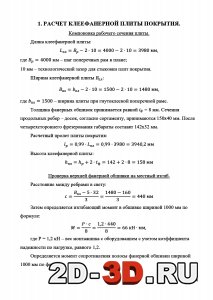

Сбор нагрузок на плиту покрытияРасчет клеефанерной плиты покрытияРасчет гнутоклееной рамы каркаса
Содержание чертежа (оригинал чертежа в AutoCAD, лучше им и пользоваться, дополнительно переведен в Компас): план каркаса здания М1:200; клеефанерная плита покрытия М1:20; дощатоклееная полурама из прямоугольных элементов Р1 М1:40; узел 1 М1:10; узел 2 М1:10; спецификации.

Исходные данные для проектирования:
  • Снеговой район: 1
  • Конструкция покрытия: клеефанерная плита
  • Шаг поперечных рам, м: 4
  • Пролет поперечной рамы, м: 18
  • Уклон кровли, °: 16
  • Объемный вес утеплителя, кН/м3: 1
  • Высота рамы в карнизном узле, м: 5,6
  • Тип конструкции: гнутоклееная рама
  • Тип кровли: мягкая рулонная
Характеристики
  • Материал деревянных элементов - сосна II сорт, влажность W=12%
  • Материал стальных изделий сталь С245 ГОСТ 27772-88*
  • Клей - фенольно-резорциновый ФРФ-50М
  • Сварку выполнять электродами Э42А
  • Фанера влагостойкая шлифованная березовая ФСФ сорт I/II
Спецификация деревянных элементов на раму Р1

Позиц.

Наименование

Сечение, мм

Длина,мм
Кол-во, штОбъем 1 ед.,м3Общий объем, м3
Примеч.
Р1Гнутоклееная
полурама
см. чертеж900021,2032,405
Н1Накладка75х250120020,0260,045
Спецификация металлических элементов на раму Р1

Позиц.

Наименование

Сечение, мм

Длина,мм
Кол-во, штМасса 1 ед., кгОбщая масса, кг
Примеч.
1Болтd2050041,3285,312
2ШпилькаМ1025020,1800,360
3Нагель сквознойd2040061,5529,312
4Пластина20х400500231,20062,400
5Пластина8х20015021,8843,768
6Пластина8х20042045,27510,550
Выборка основных материалов на здание


Материал

Объем, м3

Масса, кг
Количество рам
Всего

Примеч.
1Деревянные эл-ты2,450-1126,950
2Металлические эл-ты-91,702111008,722

Содержание пояснительной записки
Исходные данные для проектирования
1. Расчет клеефанерной плиты покрытия
2. Расчет гнутоклееной рамы каркаса
3. Расчет опорного узла
4. Расчет конькового узла
5. Библиографический список

Расчет опорного узлаРасчет конькового узла
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Adobe Reader, Word, dwg, pdf, cdw, Компас, docx 31 (1)
