Редуктор привода спидометра

963
Владислав Третьяков
30 ноября 2022
  • 0

Формат файлов: cdw, m3d Компас-3D
Кол-во 3D моделей: 10
Кол-во чертежей: 10
Категории: Редукторы и приводы, детали машин / КОМПАС-3D
Тип проекта Учебный Кол-во листов (чертежей)
Формат cdw, m3d Компас-3D
Редуктор привода спидометра
Чертежи и 3D модели в редактируемых форматах

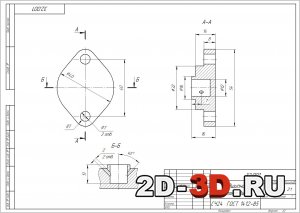

Редуктор Сборочный чертежПодшипник фланцевый

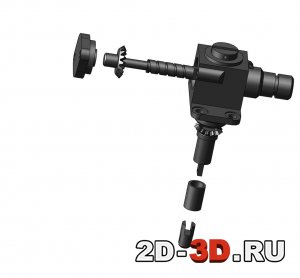

Редуктор (с разносом) 3D МодельРедуктор 3D Модель
Пробка 3D МодельПодшипник фланцевый 3D Модель

Редуктор привода спидометра служит для передачи вращательного движения под прямым углом с выходного вала коробки передач через гибкий вал к спидометру. Редуктор состоит из литого корпуса 3, двух валов, пересекающихся под углом 90°, изготовленных совместно с прямозубыми коническими зубчатыми колесами, пробки 2, фланцевого подшипника 1 и шарнира б.

Список чертежей:
1. Подшипник фланцевый;
2. Пробка;
3. Редуктор Сборочный чертеж;
4. Редуктор изометрия;
5. Корпус;
6. Корпус изометрия;
7. Втулка;
8. Шарнир;
9. Вал шестерня Z=13;
10. Вал шестерня Z=16.
Также внутри работы находятся 3D модели каждой из деталей в формате Компас-3Д. Всего 3D моделей 10 штук

ПробкаРедуктор ИзометрияРедуктор Спецификация
Тип проекта Учебный Кол-во листов (чертежей)
Формат cdw, m3d Компас-3D
