Одноступенчатый цилиндрический зубчатый редуктор

15 776
Max
18 октября 2010
  • 100

Теги: Цилиндрический одноступенчатый
Категории: Чертежи проекты / Редукторы и приводы, детали машин
Тип проекта Кол-во листов (чертежей)
Формат

Курсовой проект
 Привод ленточного транспортера

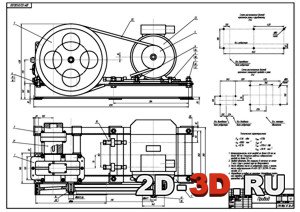

Список чертежей: привод, редуктор цилиндрический одноступенчатый, вал, колесо зубчатое, крышка подшипника, спецификации.



Содержание
Техническое задание
Введение
1. Кинематический расчёт привода
1.1. Подбор электродвигателя
1.2. Определение частот вращения и вращающих моментов на валах
2. Расчёт цилиндрической передачи
2.1. Выбор материала
2.2. Определение допускаемых контактных напряжений и напряжений изгиба
2.3. Проектный расчёт
2.4. Проверочный расчёт
3. Расчёт клиноремённой передачи
4. Эскизное проектирование
4.1. Проектные расчёты валов
5. Подбор и расчёт подшипников
5.1. Подбор подшипников
5.2. Определение всех сил, действующих на подшипник
5.3. Расчёт подшипников на статическую грузоподъёмность
5.4. Расчёт подшипников на заданный ресурс
6. Выбор смазочных материалов и систем смазывания
7. Подбор муфт
8. Выбор и расчёт шпонок
9. Подбор посадки с натягом
Список литературы

 В  данной работе приведён пример проектирования привода ленточного транспортёра. В него входят подбор электродвигателя, проектирование и расчёт цилиндрического одноступенчатого редуктора, а так же проектирование самого привода в сборе.

 Чертежи открывать в программах Компас и AutoCAD
