3D модель 3-х ступенчатого цилиндрического редуктора

243
vadim25
7 мая 2024
  • 0

Формат файлов: .a3d .m3d Компас-3D
Кол-во 3D моделей: 15
Категории: Редукторы и приводы, детали машин / КОМПАС-3D
Тип проекта Учебный Кол-во листов (чертежей)
Формат .a3d .m3d Компас-3D
3D модель 3-х ступенчатого цилиндрического редуктора
Готовый проект с 3D моделями в редактируемых форматах Компас-3D

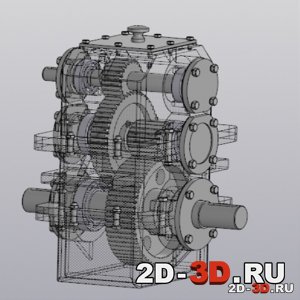

Вид модели 1 Вид модели 2
Корпус редуктораКрышка редуктораВалЗубчатое колесо

Цилиндрические редукторы чаще всего применяются в современном механическом оборудовании общепромышленного применения. Редуктор передаёт вращательное движение, уменьшая или увеличивая скорость вращения и, соответственно увеличивая или уменьшая вращательный момент. Если конический редуктор передаёт вращательный момент на выходной вал, который расположен под прямым углом к входному, то в цилиндрическом входной и выходной валы расположены параллельно. Цилиндрические общемашиностроительные редукторы выпускаются одно-, двух- и трехступенчатыми. В данном проекте рассматривается трёхступенчатый.
3D модели находятся в редактируемых форматах .a3d и .m3d, их можно редактировать и использовать как шаблон или пример.

Техническая характеристика:
Передаваемая мощность Р= 5,5 кВт
Крутящий момент на ведомом валу Т= 354,6 Нм
Частота вращения ведомого вала n= 115 мин
Передаточное число редуктора u=12,6

Список 3D моделей:
1. 3-х ступенчатый цилиндрической редуктор – сборка;
2. Вал;
3. Зубчатое колесо;
4. Корпус редуктора;
5. Крышка;
6. Крышка верхняя;
7. Крышка редуктора;
8. Пробка отдушина;
9. Шестерня.

Тип проекта Учебный Кол-во листов (чертежей)
Формат .a3d .m3d Компас-3D
