Одноступенчатый цилиндрический редуктор 3d модель

508
Андрей Янюшкин
27 сентября 2023
  • 0

Формат файлов: .prt, .mtx, .step, .docx, Word, .pdf
Кол-во 3D моделей: 48
Кол-во чертежей: 1
Теги: NX Цилиндрический одноступенчатый УлГУ
Категории: Чертежи проекты / Редукторы и приводы, детали машин
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .prt, .mtx, .step, .docx, Word, .pdf 16 (1)
Одноступенчатый цилиндрический редуктор
Готовый проект с 3D моделями, выполненными в редактируемом формате .prt (NX)

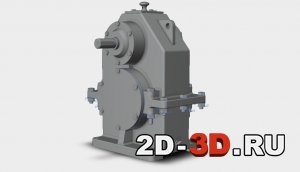

Редуктор, вид 1 Редуктор, вид 2

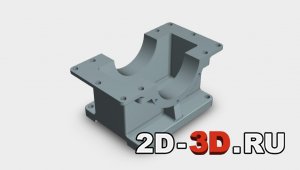

Чертеж Редуктора Корпус
ОтдушинаАС 3D модель
Лист из пояснительной записки 1Лист из пояснительной записки 2Лист из пояснительной записки 3

В проекте выполнен одноступенчатый цилиндрический редуктор, позволяющий преобразовывать крутящий момент. Работа была выполнена в программе NX - с чертежами, заданиями в записке,  классификацией и всеми сборочными единицами. Все файлы находятся в исходном формате, что позволяет беспрепятственно редактировать их и использовать в вашем проекте.

Список 3D моделей:
Редуктор;
Болт;
Шайба;
Гайка;
Корпус;
Вал;
Шестерня;
Кольцо;
Шпонка под колесо;
Прокладка под крышку смотрового окошка;
Крышка смотрового окошка;
Колесо;
Прокладка под сливную крышку;
АС сборка;
Крышка;
Подшипник;
Отдушина;
Шпонка вход;
Шпонка выход;
Пробка;
Прокладка.

Список чертежей (в формате .pdf и .docx):
1. Одноступенчатый цилиндрический редуктор – сборочный чертеж и спецификация.

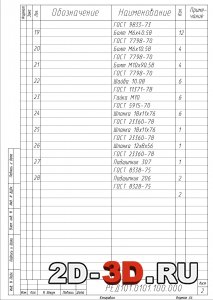

Спецификация 1Спецификация 2 Лист из пояснительной записки 4
Лист из пояснительной записки 5Лист из пояснительной записки 6

«Ульяновский государственный университет» УлГУ
Факультет математики, информационных и авиационных технологий
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .prt, .mtx, .step, .docx, Word, .pdf 16 (1)
