Двухступенчатый редуктор привода скребкового конвейера

4 831
rihhansu
10 февраля 2014
  • 0

Формат файлов: Компас-3D, AutoCAD, cdw, dwg
Теги: Двухступенчатый цилиндрический

 Привод скребкового конвейера

Курсовой проект

Схема расчета тихоходного валаРасчет цепной передачиСхема расчета быстроходного вала

Вал шестерниКорпус редктора



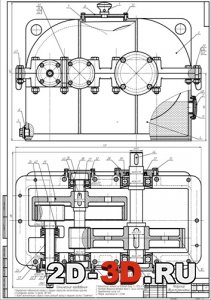

Список чертежей: редуктор двухступенчатый, привод  скребкового конвейера, муфта предохранительная фрикционная дисковая, корпус редуктора, компановка редуктора, колесо зубчатое, вал шестерни, спецификации.

Техническая характеристика редуктора:

1. Номинальный момент на ведомом валу Т3 =137,4 Н м

2. Частота вращения веомого вала n2 =44,44 об/мин

3. Передаточное число u=5.

4. Модуль зацепления m = 2,5мм.

Техническая характеристика привода:

1. Электродвигатель - тип 4А112МА8/700.

2. Мощность электродвигателя n = 2,2кВт.

3. Частота вращения n1 =700об/мин.

4. Частота вращения конвейера 24,69об/мин.

5. Вращающий момент на валу скребкового конвейера Т =235Нм.

Содержание пояснительной записки

Техническое задание

Введение

1.Выбор электродвигателя. Кинематический расчет привода

2. Силовой расчет привода

3. Расчет зубчатой цилиндрической  зубчатой передачи

4. Расчет цилиндрической зубчатой передачи внутреннего зацепления

5. Расчет цепной  передачи

6. Определение нагрузок валов редуктора

7. Предварительный расчет валов  редуктора, подбор подшипников

8.Разработка чертежей общего вида редуктора, эскизная компановка

9. Проверочный расчет подшипников

10.Проверочные расчеты

11. Разработка общего вида привода

12.Выбор смазки и уплотнений

13.Расчет и выбор муфт

14.Сборка редуктора

15. Библиографический список


Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас-3D, AutoCAD, cdw, dwg 59 (7)
